Как подключить пневмоцилиндр двустороннего действия: схема и комплектующие

Для подключения цилиндра двустороннего действия нужны две управляемые воздушные линии: одна наполняет поршневую полость, другая — штоковую. Когда в одну полость поступает воздух, из другой он должен выходить. Поэтому недостаточно подать давление в оба отверстия или соединить цилиндр с произвольным клапаном.

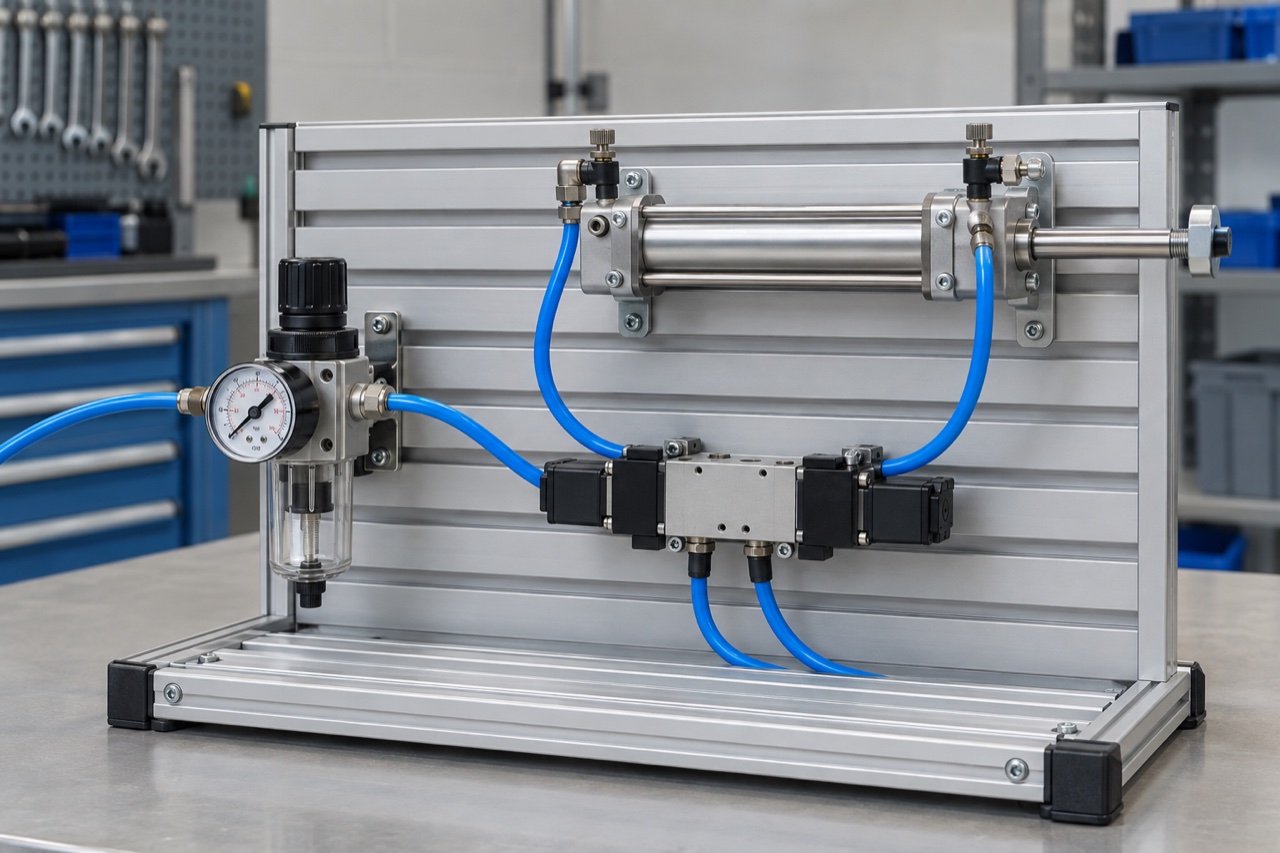

Ниже рассмотрена типовая рабочая схема с распределителем 5/2 и регулированием скорости на выпуске. Она помогает выбрать комплектующие и понять последовательность сборки. Конкретная машина может требовать дополнительных средств удержания, безопасного сброса, контроля положения и защиты от неожиданного движения.

Что нужно знать о цилиндре

Проверьте диаметр поршня, штока, ход, рабочее давление, допустимую скорость, нагрузку и способ крепления. Пневматический цилиндр создаёт осевое усилие; боковую нагрузку обычно принимает отдельная направляющая, если конструкция не рассчитана иначе. Неправильная механика не исправляется изменением пневмосхемы.

Поршневая полость находится со стороны полного сечения поршня, штоковая — со стороны выхода штока. Их эффективные площади различаются, поэтому при одном давлении силы выдвижения и втягивания не равны. Проверить запас можно по статье о расчёте усилия.

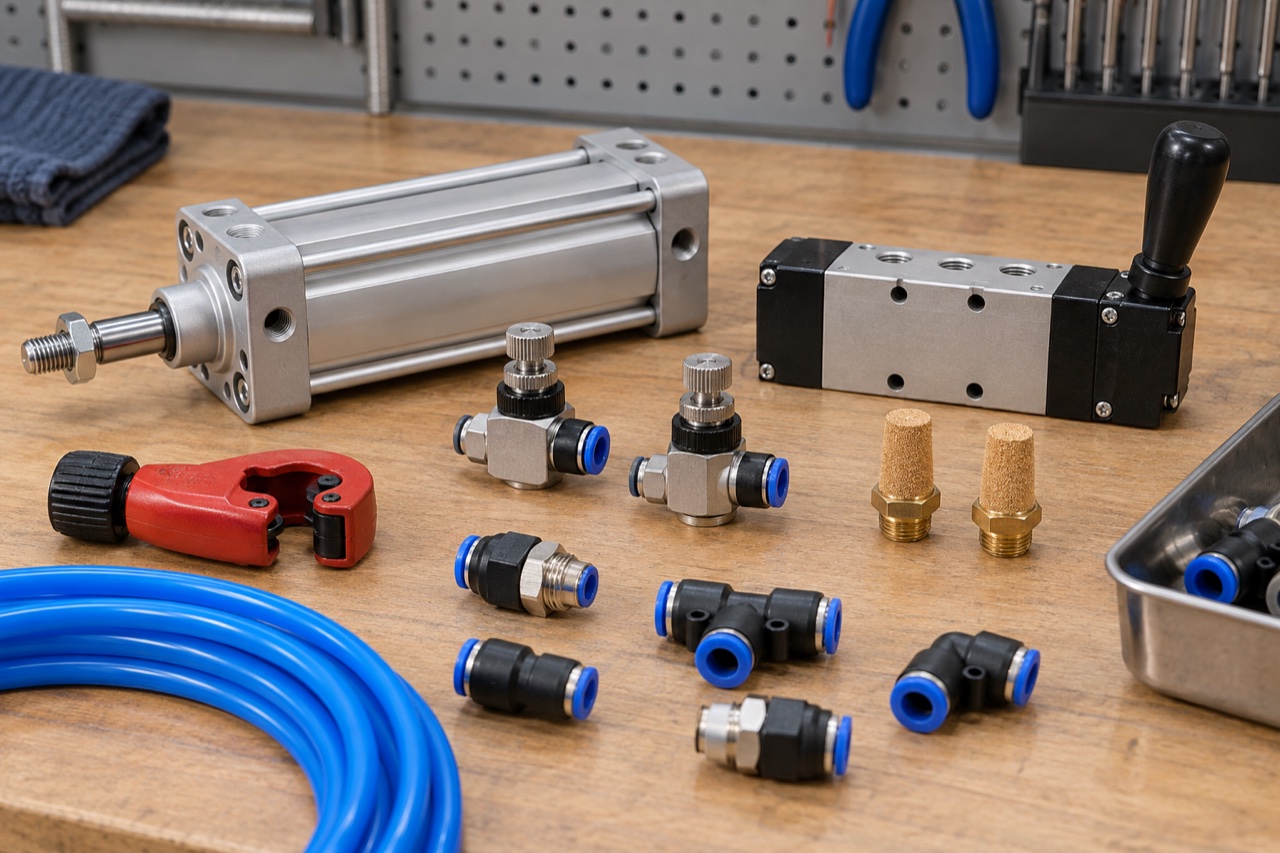

Базовый состав схемы

Датчики положения, крепёж, кабели и средства механического удержания подбираются по задаче. Маслораспылитель добавляют только при необходимости, указанной изготовителем. Обоснование состава блока есть в статье о подготовке сжатого воздуха.

Как проходят потоки через 5/2

В типовой маркировке питание подают на порт 1 или P. Рабочие выходы 2 и 4 соединяют с двумя полостями, а порты 3 и 5 служат для выпуска. Буквы A, B, R и S могут применяться по схеме производителя; расположение отверстий на корпусе не заменяет чтение символа.

В первой позиции один рабочий выход соединён с питанием, другой — с выпуском. Во второй пути меняются. Какая именно позиция выдвигает шток, зависит от подключения полостей. После сборки линии маркируют, чтобы при обслуживании не перепутать направление хода.

Неиспользуемый выхлоп нельзя заглушать для уменьшения шума. Если воздух из полости не выходит, цилиндр не выполнит нормальный ход. Для снижения шума ставят подходящий пневматический глушитель, учитывая его сопротивление.

Как выбрать распределитель

Для двух конечных положений обычно рассматривают 5/2. Вариант с одной катушкой и пружиной меняет позицию при снятии сигнала, двухкатушечный часто сохраняет последнее состояние. Выбор связан с алгоритмом, а не только с числом проводов.

Если нужна третья позиция, рассматривают 5/3 с определённым центром. Закрытый центр не обеспечивает точной остановки и гарантированного удержания из-за сжимаемости и утечек. Различия подробно разобраны в статье о выборе 3/2, 5/2 и 5/3. При вертикальной нагрузке функцию удержания проектируют отдельно.

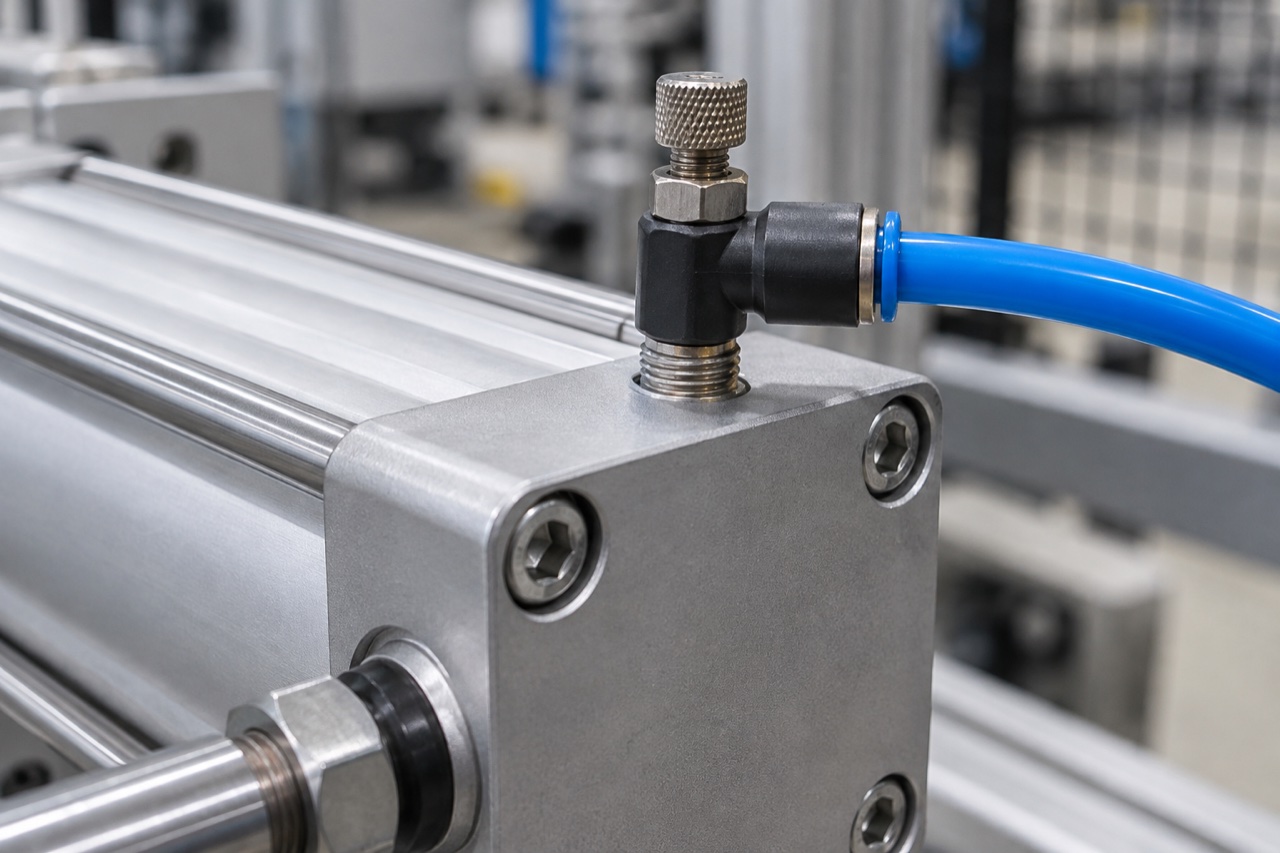

Зачем нужны два дросселя с обратным клапаном

Обычная рабочая схема двустороннего цилиндра использует регулирование выхлопа: воздух свободно входит в наполняемую полость и дозированно выходит из противоположной. Это помогает создать контролируемое противодавление и настроить скорость каждого направления.

На корпусе фитинга проверяют символ направления. Два внешне одинаковых дросселя могут иметь разные функции. Нельзя определять направление только по расположению регулировочного винта. Если обратный клапан и дроссель ориентированы неправильно, будет ограничиваться подача вместо выпуска.

Настройка скорости не заменяет конечное демпфирование. Регулируемая амортизация цилиндра тормозит движение возле конца хода, а дроссель меняет поток на значительной части перемещения. Слишком закрытая амортизация может мешать завершению хода, слишком открытая — не погасить энергию нагрузки.

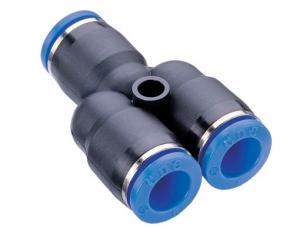

Как выбрать трубки и фитинги

Трубку рассчитывают по внутреннему диаметру, длине и пиковому расходу, а фитинг выбирают по наружному диаметру и совместимому материалу. Короткие линии между клапаном и цилиндром уменьшают дополнительный объём, но не должны натягивать соединения.

Размер резьбы проверяют по паспорту цилиндра и клапана. Похожая дробь 1/4 ещё не означает одинаковый стандарт; используйте руководство по резьбам G, R, Rc и NPT. Не собирайте длинную цепочку переходников, если можно выбрать соединение нужной конфигурации.

Для оценки прохода воспользуйтесь статьёй о диаметре трубки по расходу и длине. На подвижном участке проверяют динамическую пригодность материала, радиус и разгрузку фитингов. Трубки не должны касаться штока, тяг или движущихся кромок.

Подготовка механической части

Перед подключением проверьте соосность креплений и свободу движения механизма в предусмотренном изготовителем порядке. Нагрузка должна передаваться без изгиба штока и заклинивания шарниров. Крепёж затягивают по документации, не используя корпус цилиндра как случайную опору для соседних деталей.

Полезно записать требуемое время хода и массу перемещаемой части. При высокой скорости выбирают демпфирование с учётом кинетической энергии, а не только давления. Если цилиндр ударяет в конце, не следует автоматически повышать или снижать регулятор без проверки скорости и поглощения энергии.

Последовательность сборки

1. Изолируйте питание, удалите давление и зафиксируйте способную двигаться нагрузку.
2. Установите и проверьте крепления цилиндра и направляющих.
3. Закрепите блок подготовки и распределитель, обеспечив доступ к обслуживанию.
4. Подключите подачу к предназначенному входу клапана.
5. Соедините рабочие выходы с двумя полостями через подходящие регуляторы потока.
6. Организуйте выпуск и установите глушители требуемой пропускной способности.
7. Проложите трубки без натяжения, перегибов и боковой нагрузки на фитинги.
8. Подключите электрические цепи и датчики по схеме оборудования.

Глубину вставки и качество реза проверяют до подачи воздуха. Инструкция по установке трубки в цанговый фитинг помогает избежать утечки или разъединения. Остатки герметика не должны попадать внутрь клапана.

Первый запуск

Освободите и оградите зону движения. Убедитесь, что ручной дублёр клапана не оставлен зафиксированным. Порядок подачи питания и воздуха должен соответствовать машине; самопроизвольное заполнение пустой полости способно вызвать быстрый ход даже при ранее настроенных дросселях.

Начальное положение регуляторов выбирают по инструкциям компонентов. Давление должно быть достаточным для предусмотренной работы пилота и нагрузки, но не превышать ограничения. Слишком низкое испытательное давление также может дать неожиданный результат у пилотного клапана или нагруженного механизма.

Проверьте по одному направлению, затем полный цикл. Если фактическое движение обратное ожидаемому, остановите и разрядите систему перед исправлением подключения. Не меняйте шланги и разъёмы на работающем оборудовании ради быстрого поиска комбинации.

Настройка скорости и остановки

Регулируйте каждый ход отдельно небольшими изменениями, фиксируя результат. Проверяйте скорость с реальной нагрузкой: пустой цилиндр может двигаться заметно иначе. Затем настройте предусмотренную амортизацию и убедитесь, что шток достигает конечного положения без удара или длительного дожима.

Если плавное движение не удаётся, проверьте механику и воздух до дальнейшего изменения винтов. Подсказки приведены в статье о рывках и неполном ходе. Увеличение давления не должно скрывать перекос направляющей или забитый выхлоп.

Типичные неисправности после подключения

Это порядок проверки, а не диагноз по одному признаку. Несколько неисправностей могут давать одинаковое поведение, поэтому фиксируют условия возникновения и меняют один параметр за раз.

Что записать после наладки

Сохраните схему, артикулы, настройки, время обоих ходов и давление под нагрузкой. Отметьте направление работы дросселей и положение ручного дублёра. Такая запись ускоряет обслуживание и помогает воспроизвести рабочий режим после замены компонента.

Для комплектации используйте пневмоцилиндры, распределители и дроссели. Окончательную совместимость проверяют по техническим данным всей сборки.

Технический ориентир: Руководство SMC по пневмоцилиндрам CM2. Для подбора и монтажа используйте паспорт конкретной модели и требования обслуживаемого оборудования.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
