Пневмораспределитель не переключается: проверка катушки, питания и пилотного давления

Если пневмораспределитель не переключается, не спешите менять катушку. Причиной может быть отсутствие команды, просадка напряжения, недостаточное пилотное давление, неправильное подключение портов или механическое загрязнение. При этом светящийся индикатор на разъёме ещё не доказывает исправность всего узла.

Ниже — последовательность диагностики электропневматического распределителя. Она помогает разделить электрическую, пневматическую и механическую части неисправности. Конкретные пределы напряжения, давления и длительности включения всегда берут из паспорта установленной модели.

Что именно означает «не переключается»

Оператор обычно видит остановившийся цилиндр, но между командой и движением есть несколько этапов. Контроллер формирует сигнал, катушка действует на пилот или основной механизм, золотник меняет соединения каналов, воздух поступает к приводу. Отказ на любом этапе внешне похож на неисправный клапан.

Уточните симптом: нет щелчка, щелчок есть без изменения потока, переключение происходит только вручную или цилиндр работает лишь в одном направлении. Отдельно отметьте, исчезает ли отказ после охлаждения и связан ли он с одновременным запуском других потребителей.

Необходимо знать и функцию клапана. Моностабильный распределитель возвращается пружиной, бистабильный может сохранять последнюю позицию после снятия электрического сигнала, а трёхпозиционный имеет заданное среднее состояние. Подробности есть в обзоре схем 3/2, 5/2 и 5/3.

Безопасность перед диагностикой

Работа с напряжением и движущимися механизмами требует соответствующей квалификации. До разборки отключают питание и воздух, выполняют блокировку повторного включения, сбрасывают остаточное давление и закрепляют подвижную нагрузку. Ноль на общем манометре не гарантирует разряженные полости после обратных клапанов.

Ручной дублёр способен запустить цилиндр независимо от обычной команды программы. Пользоваться им можно только по процедуре машины при свободной опасной зоне. Нельзя обходить защитные блокировки ради проверки или подавать питание напрямую, не оценив последствия для механизма.

Электрические измерения под напряжением выполняют только подходящими приборами и с необходимой защитой. Сопротивление катушки измеряют в обесточенном и отсоединённом состоянии. Самостоятельный ремонт элементов безопасности и аварийного сброса не заменяют обычной диагностикой силового распределителя.

Шаг 1. Запишите маркировку и схему подключения

Сфотографируйте полный артикул клапана, катушки и разъёма. Сверьте напряжение AC или DC, номинал, частоту для переменного тока, тип пилота, диапазон давления и условное обозначение. Одинаковый корпус может комплектоваться разными катушками и иметь разные внутренние каналы.

Проверьте, куда приходит питание воздухом, где рабочие порты и выпуск. У пневматических устройств встречается стандартная нумерация, но полагаться только на расположение отверстий нельзя: ориентируйтесь на маркировку конкретного изделия. Особое внимание — дополнительным портам внешнего пилота и отдельного пилотного выхлопа.

Если неисправность началась сразу после замены, сравните старый и новый артикулы посимвольно. Важны не только резьба и число позиций, но и функция среднего положения, пилотирование, расход, тип уплотнений и электрическая схема.

Шаг 2. Есть ли команда в момент отказа

Проверьте штатную диагностику контроллера, состояние входных датчиков и разрешающих условий. Отсутствие команды может быть правильной реакцией автоматики: например, не подтверждено положение предыдущего привода. В таком случае исправный распределитель не обязан переключаться.

Сравните логический сигнал с напряжением непосредственно на подключённом разъёме в момент команды. Измерение без нагрузки способно скрыть плохой контакт или недостаточную способность цепи отдавать ток. Длинный тонкий провод, повреждённая клемма и общий перегруженный блок питания вызывают падение напряжения.

Для выходов с импульсным управлением и катушек с экономией энергии обычный мультиметр может показывать усреднённое значение, которое трудно интерпретировать. Метод проверки выбирают по схеме устройства; не считают такое показание самостоятельным доказательством отказа.

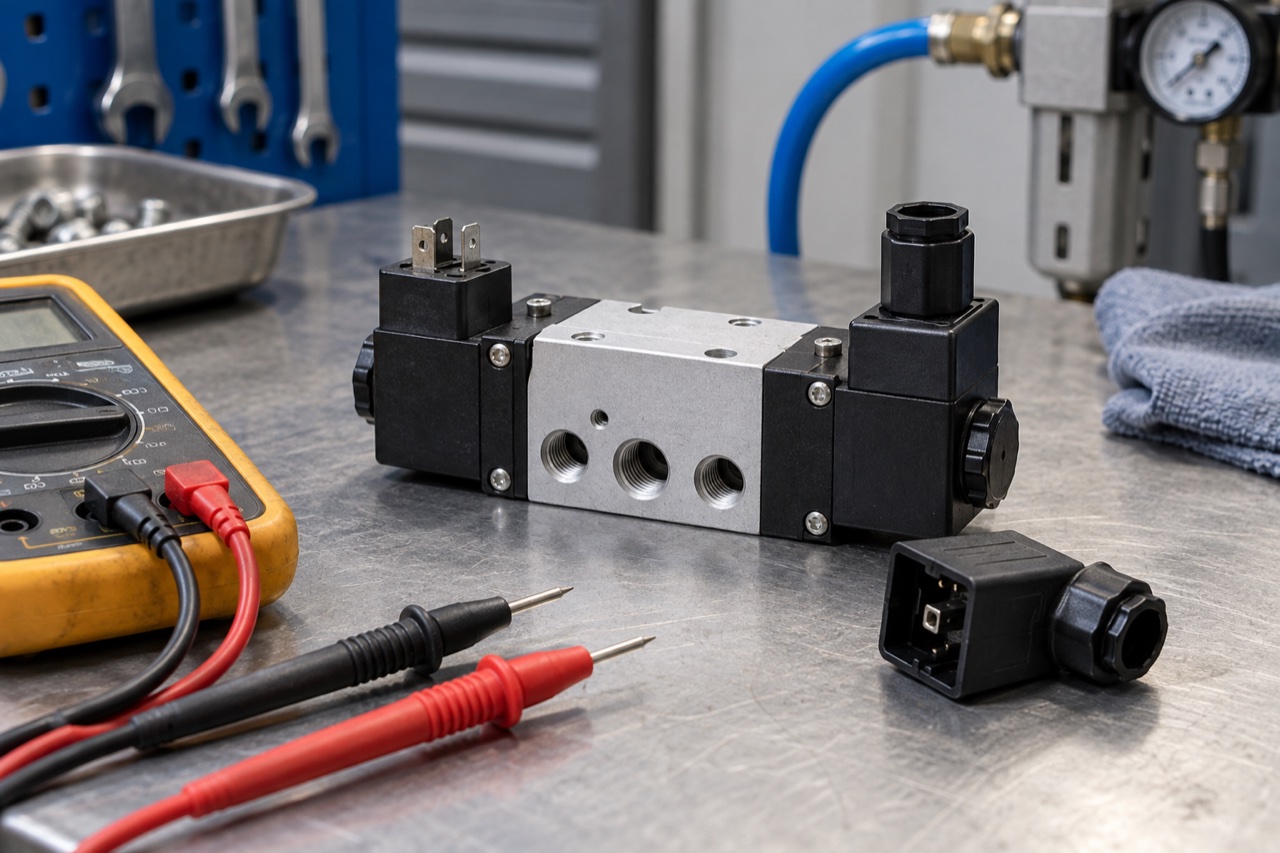

Шаг 3. Проверьте разъём и электрическую совместимость

Осмотрите разъём, кабельный ввод, контакты, следы влаги и нагрева. Защитный диод, светодиод или электронная схема могут задавать полярность подключения постоянного тока. Разъём, подходящий механически, не всегда соответствует требуемой электрической схеме.

Нельзя заменять катушку 24 В DC на 24 В AC только из-за одинакового числа на этикетке. Также важны потребление, допустимая продолжительность включения, класс защиты и условия окружающей среды. Ошибочная комплектация может проявляться нагревом, нестабильным включением или выходом из строя.

Индикатор подтверждает лишь определённое состояние цепи самого разъёма. Он не показывает давление пилота, положение золотника или фактический расход. Проверку продолжают, даже если светодиод включается как обычно.

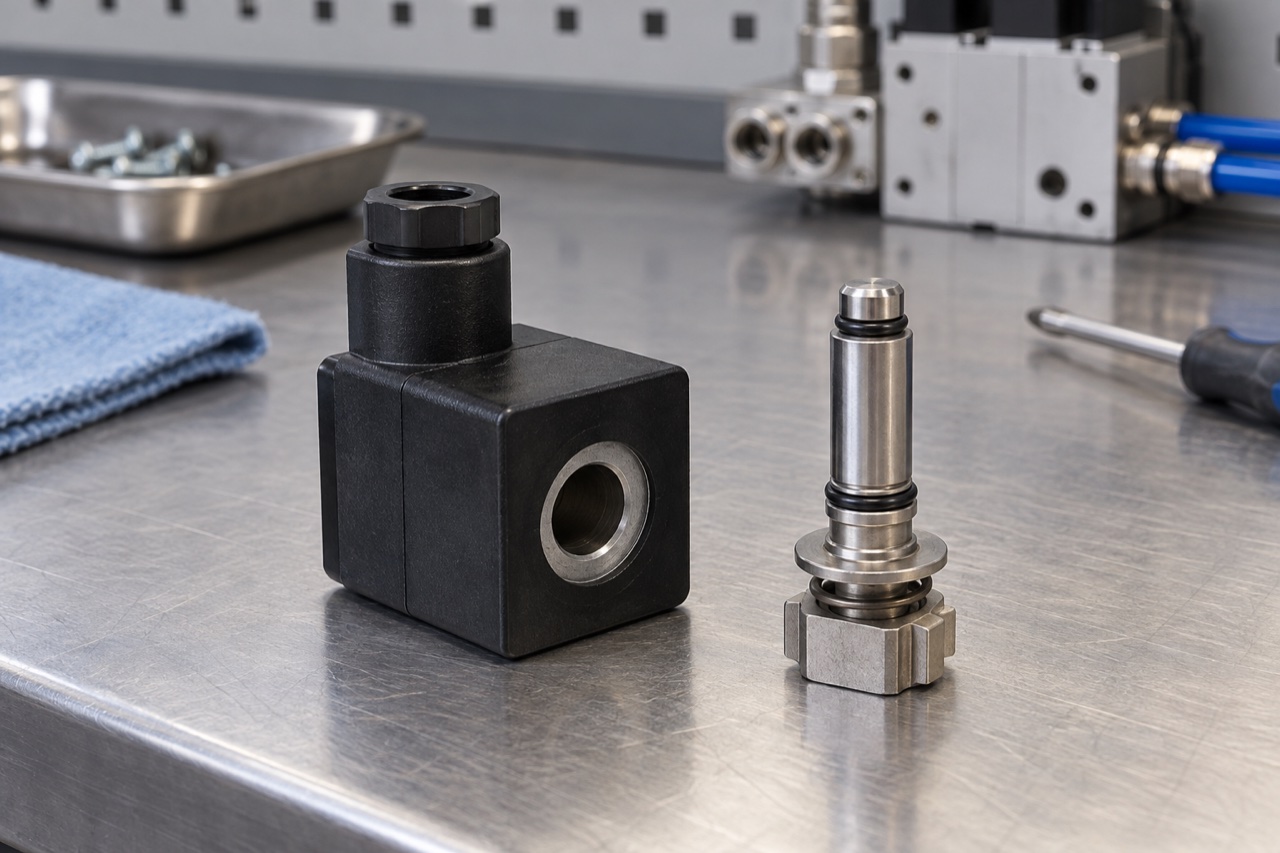

Шаг 4. Оцените состояние катушки

На обесточенной отсоединённой катушке проверяют отсутствие очевидного обрыва или повреждения, сравнивая результат с документацией. Единого «правильного сопротивления» для всех клапанов нет. Катушки разных мощностей, напряжений и схем управления дают разные показания.

Даже нормальное сопротивление не исключает межвитковый дефект или проблему, возникающую при нагреве. Катушка с встроенной электроникой также может не оцениваться простой проверкой омметром. Измерение изоляции и выбор испытательного напряжения должны учитывать электронные компоненты.

Не включайте снятую катушку, если такой тест прямо не предусмотрен изготовителем. Для некоторых конструкций отсутствие штатной магнитной системы приводит к недопустимому току или нагреву. Если катушку заменяют, используют одобренное исполнение и правильно устанавливают все крепёжные элементы.

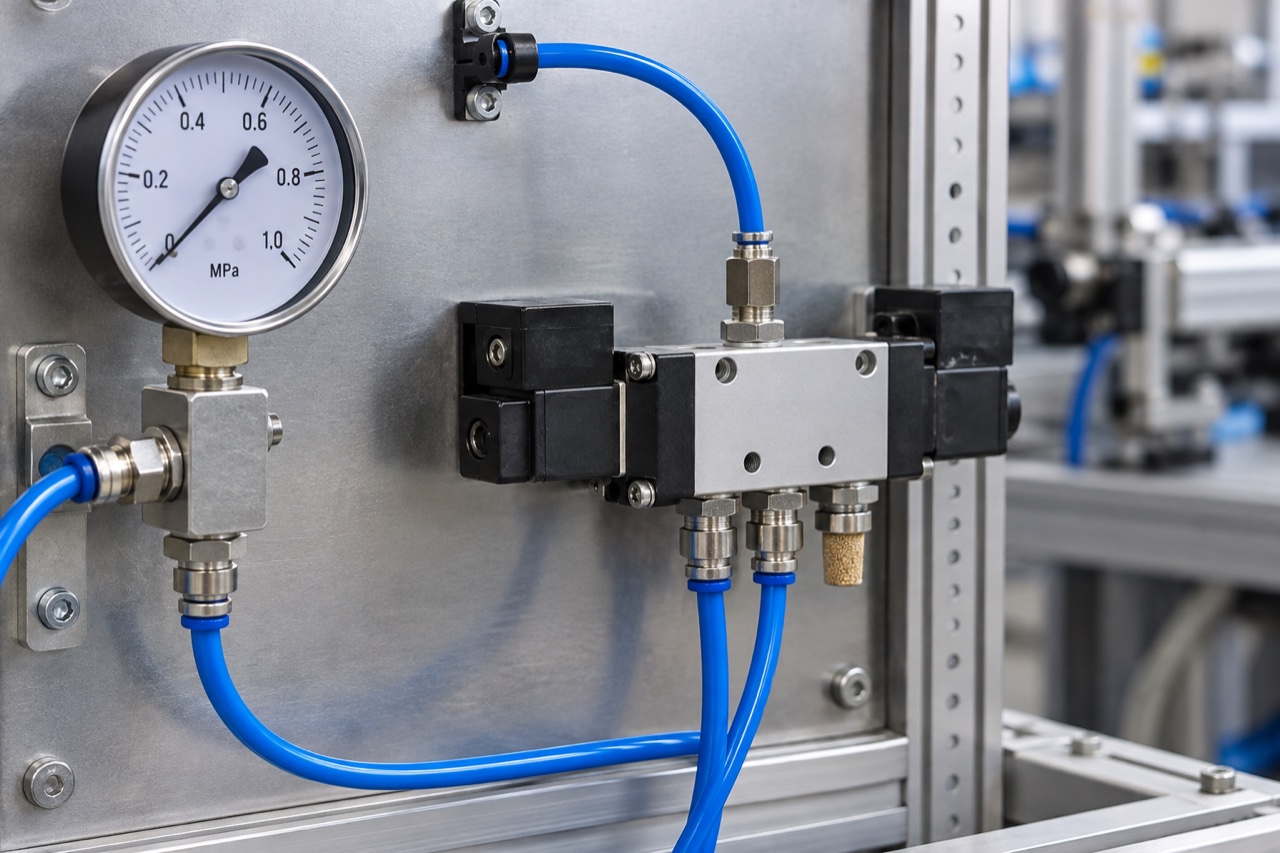

Шаг 5. Проверьте пилотное давление

В пилотно-управляемом распределителе электромагнит управляет небольшим потоком, а основной золотник перемещает давление воздуха. Поэтому электрическая часть может сработать, но переключения главной ступени не произойдёт при недостаточном пилотном давлении.

При внутреннем пилоте воздух для управления обычно поступает из основного питания; при внешнем — через отдельный предусмотренный порт. Точное подключение и допустимые диапазоны определяются серией. Нельзя считать, что любой клапан работает от нулевого давления или что внешнее пилотирование появляется автоматически после перестановки трубки.

Измерьте давление у клапана в момент команды, а не только возле компрессора на холостом ходу. Просадка возможна на фильтре, регуляторе, длинной линии или общем коллекторе. Для оценки причин полезен материал о потерях давления в пневмолинии.

Шаг 6. Не перекрыт ли выпуск

Загрязнённый глушитель, пережатая выпускная трубка или ошибочно заглушённый пилотный выхлоп способны нарушить работу. Особенно внимательно проверяют монтаж после обслуживания: внешне незаметная заглушка может перекрывать нужный канал.

Осмотр и замену выполняют только после безопасного отключения. Не выкручивайте глушитель на работающей системе и не направляйте открытый выпуск на людей. Общий выпускной коллектор также проверяют на противодавление при одновременном переключении устройств. Роль этой детали разобрана в статье о пневматических глушителях.

Шаг 7. Ручной дублёр и механическая часть

Если документация разрешает проверку ручным дублёром и машина подготовлена безопасно, результат помогает сузить поиск. Успешное ручное переключение при правильном давлении даёт основание внимательнее проверить электрическую цепь и пилотный механизм. Но это не исчерпывающее доказательство исправности всего клапана.

Если ручное управление не помогает, возможны отсутствие пилотного воздуха, заклинивание, неверное подключение или проблема следующего звена. Не прикладывайте чрезмерную силу и не разбирайте клапан под давлением. Для неразборных изделий предусмотрена замена, для ремонтируемых — регламент и подходящий комплект деталей.

Причиной повторного заедания могут быть вода, частицы, неподходящая смазка и повреждение уплотнений. После замены узла оценивают качество воздуха, иначе новый распределитель может повторить судьбу старого. Выбор фильтра рассмотрен в сравнении 5 и 40 мкм.

Таблица: симптом и следующий шаг

Что проверить после восстановления

Верните ручной дублёр в штатное положение, закрепите разъём и восстановите защитные элементы. Проверьте обе команды, время хода, повторяемость после паузы и поведение при полной нагрузке. Для бистабильных и трёхпозиционных схем отдельно подтвердите ожидаемое состояние при включении питания.

Запишите обнаруженную причину, измерения и заменённые детали. Если клапан исправен, а движение остаётся неправильным, продолжайте диагностику пневмоцилиндра и его обвязки. Для подбора замены используйте каталог распределителей вместе с полным артикулом и схемой, а не только фотографией.

Технические ориентиры

Порядок проверки всегда уточняют по руководству конкретной серии. Различие внутреннего и внешнего пилота объясняет техническая справка SMC, а примеры симптомов приведены в разделе диагностики SMC. Универсальная статья не заменяет процедуру безопасности обслуживаемой машины.
