Как подобрать диаметр пневмотрубки по расходу воздуха и длине линии

Если пневмоцилиндр работает медленно, увеличение давления компрессора не всегда решает проблему. Ограничением может быть слишком маленький внутренний диаметр трубки, её длина или узкий фитинг. В покое давление выравнивается, поэтому манометр выглядит нормальным, а во время хода у потребителя возникает просадка.

Диаметр подбирают по расходу, длине и допустимым потерям в рабочем режиме. Наружный размер нужен для монтажа в фитинг, внутренний — для расчёта воздушного канала. Ниже рассмотрены исходные данные, предварительная оценка скорости, проверка перепада и пример выбора без универсальных таблиц, которые скрывают условия расчёта.

Какие данные нужны

Запишите давление перед линией и минимальное давление у потребителя во время работы. Разница между ними образует общий бюджет потерь для трубки, распределителя, фильтра, соединений и выхлопа. Нельзя отдавать весь запас трубке, забывая остальные компоненты.

Также нужны максимальный расход, его длительность, одновременность работы потребителей, температура, длина трассы и число местных сопротивлений. Для цилиндра добавляют диаметр поршня и штока, ход и требуемое время движения. Если уже есть оборудование, полезно измерение давления и времени цикла под нагрузкой.

Средний и пиковый расход

Средний расход нужен для оценки потребления за минуту, но трубка должна обеспечивать реальное движение. Если цилиндр совершает быстрый ход, а потом долго стоит, короткий импульс может многократно превышать среднюю потребность. Запас воздуха в ресивере не отменяет сопротивление узкой линии после него.

Расход цилиндра рассчитывают по объёму камер и давлению с учётом числа циклов. Начать можно со статьи о расчёте расхода пневмоцилиндра. Для подбора прохода дополнительно проверяют, за какое время этот объём должен поступить. У пневмоинструмента используют расход в предусмотренном режиме, уточняя метод его указания в паспорте.

Нормальные и фактические литры

Расход часто приводят к опорным условиям и обозначают нл/мин, NL/min, ANR или иначе. Опорные давление и температура должны быть известны. Фактический объём сжатого воздуха в трубке меньше приведённого, поэтому нельзя напрямую делить нормальные литры на площадь и получать действительную скорость.

Для предварительного пересчёта идеального газа используют Qраб = Qопр × (pопр / pраб) × (Tраб / Tопр). Давления в этой формуле абсолютные, температуры — в кельвинах. Это оценка при заданной точке линии; если давление заметно меняется по длине, полноценный расчёт должен учитывать сжимаемость и изменение скорости.

Например, при расходе 300 л/мин, приведённом к 1 бар абсолютного давления, и рабочем давлении 6 бар избыточных получаем около 7 бар абсолютных. При одинаковой температуре фактический объём примерно 42,9 л/мин. Для точного расчёта используют действительные опорные условия прибора или каталога.

Предварительная оценка по скорости

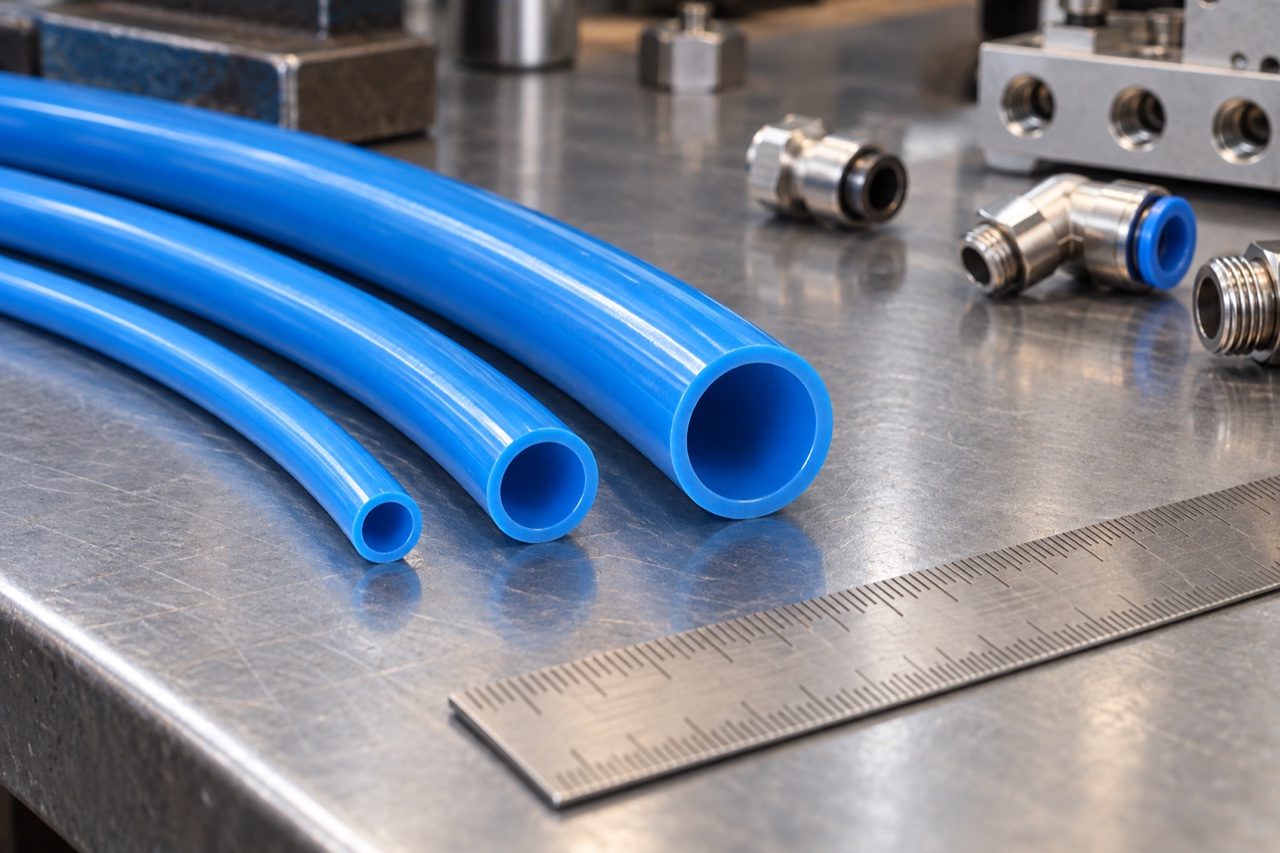

Площадь круглого канала A = πd²/4. Скорость v = Qраб/A, где расход выражен в м³/с, а диаметр — в метрах. Формула показывает, насколько различается режим при изменении прохода, но не определяет сама по себе допустимый диаметр: нужны потери давления и требования оборудования.

Для указанного примера 42,9 л/мин соответствует примерно 0,000714 м³/с. Внутренний диаметр 4 мм даёт площадь около 12,6 мм² и скорость примерно 56,8 м/с. Для 6 мм получаем 28,3 мм² и 25,3 м/с; для 8 мм — 50,3 мм² и 14,2 м/с. Это расчётное сравнение, а не рекомендация одной скорости для всех линий.

Переход с 4 на 6 мм увеличивает площадь в 2,25 раза, но расход всей системы не обязан вырасти во столько же. Если главным ограничением остаётся клапан, эффект замены трубки будет меньше. Поэтому сначала находят участок, на котором теряется давление.

Как проверить потери по длине

Для инженерного подбора используют расчёт производителя трубки, специализированный калькулятор или проверенную модель течения сжатого газа. Вводят абсолютные давления, расход в требуемых единицах, температуру, длину и внутренний диаметр. Каталожные таблицы применимы только при указанных в них условиях.

Знакомая формула Дарси–Вейсбаха объясняет связь потерь с длиной, скоростью и диаметром, но подстановка постоянной плотности воздуха во всех режимах может дать ошибку. Особенно это важно при большой просадке и высоких скоростях. Упрощённую оценку не выдают за точный расчёт быстродействующей пневмосистемы.

Если расчёт показывает большой перепад, увеличивают проход, сокращают длину или переносят клапан ближе к приводу. После изменения проверяют не только подачу, но и выпуск. Вытесняемый из противоположной полости воздух также должен пройти через трубку, дроссель, клапан и глушитель.

Местные сопротивления

Углы, тройники, быстросъёмы, переходники и резьбовые отверстия образуют дополнительные сопротивления. Их оценивают по расходным характеристикам или подходящим коэффициентам модели. Нельзя без основания считать любой фитинг эквивалентом одного метра трубы.

Особенно внимательно проверяют внутренний канал компактного соединителя. Трубка 8×6 мм не обеспечивает проход 6 мм во всём тракте, если внутри переходника отверстие гораздо меньше. Согласование клапана с линией разобрано в статье о выборе распределителей 3/2, 5/2 и 5/3. Правильный стандарт резьбы проверяют по руководству G, R, Rc и NPT.

Пример последовательности подбора

Предположим, потребителю нужны 5,5 бар в тяжёлом режиме, а перед системой подготовки измерено 6,5 бар. Доступная разница составляет 1 бар, но её распределяют между всеми элементами. Если фильтр и регулятор забирают существенную часть запаса, трубке остаётся меньше, чем кажется по двум настройкам.

Сначала оценивают расход при фактическом времени хода. Затем рассматривают несколько внутренних диаметров, например 4, 6 и 8 мм, при реальной длине. Для каждого рассчитывают потери, добавляют фитинги и смотрят характеристику распределителя. Из подходящих вариантов выбирают конструктивно удобный с обоснованным запасом.

Без длины, данных клапана и допустимой скорости нельзя честно завершить пример выводом «берите 6 мм». Ценность расчёта — в проверяемой последовательности. После сборки измеряют давление у потребителя и время цикла. Если показатели не соответствуют проекту, отдельно проверяют фильтр, подачу, выпуск и механику.

Почему слишком большой диаметр тоже не всегда полезен

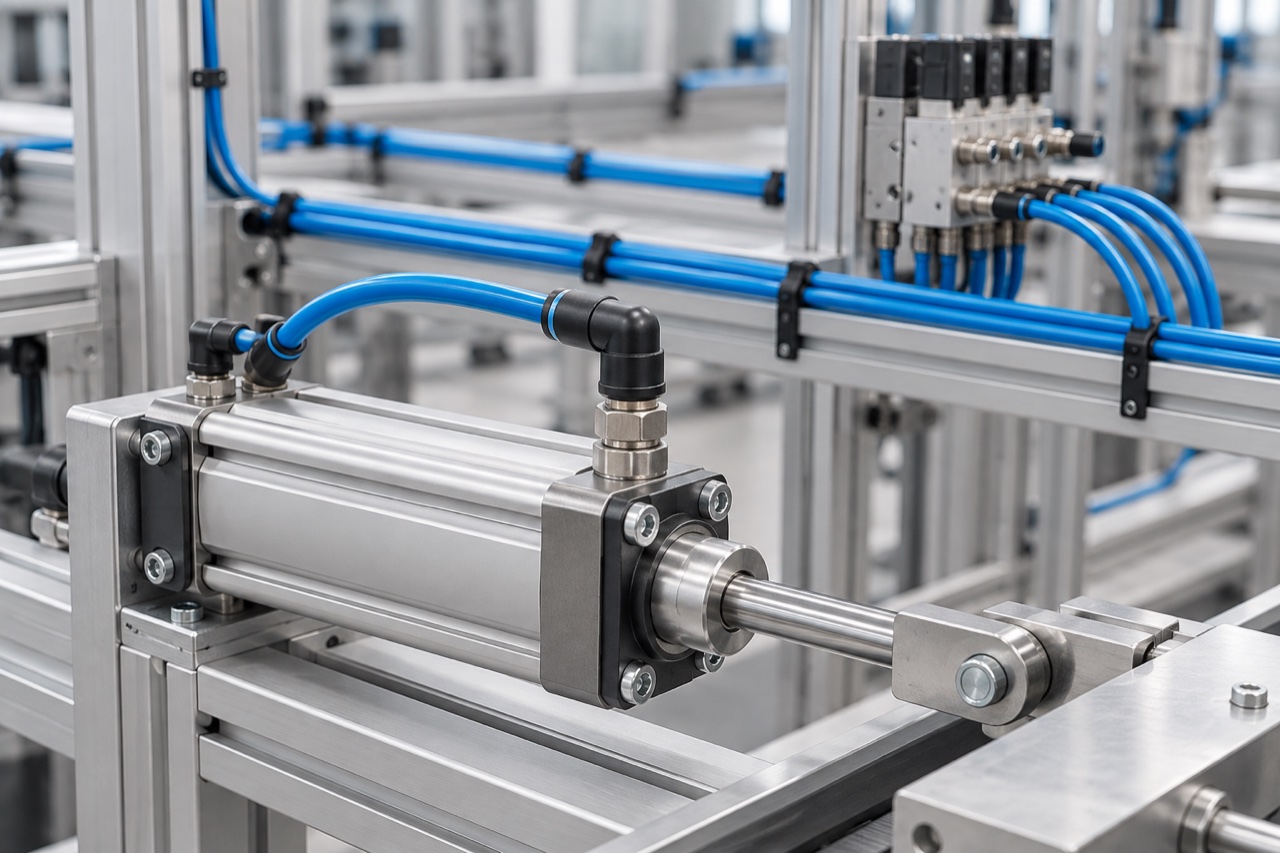

У широкой трубки меньше сопротивление, но больше внутренний объём. На участке между распределителем и цилиндром этот объём приходится заполнять и выпускать при переключениях. Длинная широкая трубка увеличивает дополнительное потребление и может влиять на отклик.

Например, метровый участок с внутренним диаметром 6 мм имеет геометрический объём около 28 мл, а с диаметром 8 мм — около 50 мл. Для большой магистрали это может быть несущественно, но в коротком быстром цикле множества небольших приводов становится заметным. Полезнее сначала сократить расстояние до клапана, затем выбирать достаточный проход.

Материал, стенка и монтаж

После выбора прохода находят изделие с подходящими наружным диаметром, стенкой и рабочими характеристиками. Мягкий PU и более жёсткий PA требуют различного подхода к укладке; сравнение дано в статье о выборе полиуретана и полиамида. Нельзя увеличивать внутренний диаметр за счёт стенки, если новая серия не выдерживает условия работы.

Перегиб и тугая стяжка сводят пользу расчёта к нулю. Оставляйте плавные дуги и прямой вход в фитинг, не допускайте трения о кромки. Фактическая длина включает петли и обходы. Для спирального шланга расчёт ведут по длине воздушного канала, а не по расстоянию между инструментом и розеткой.

Проверка действующей системы

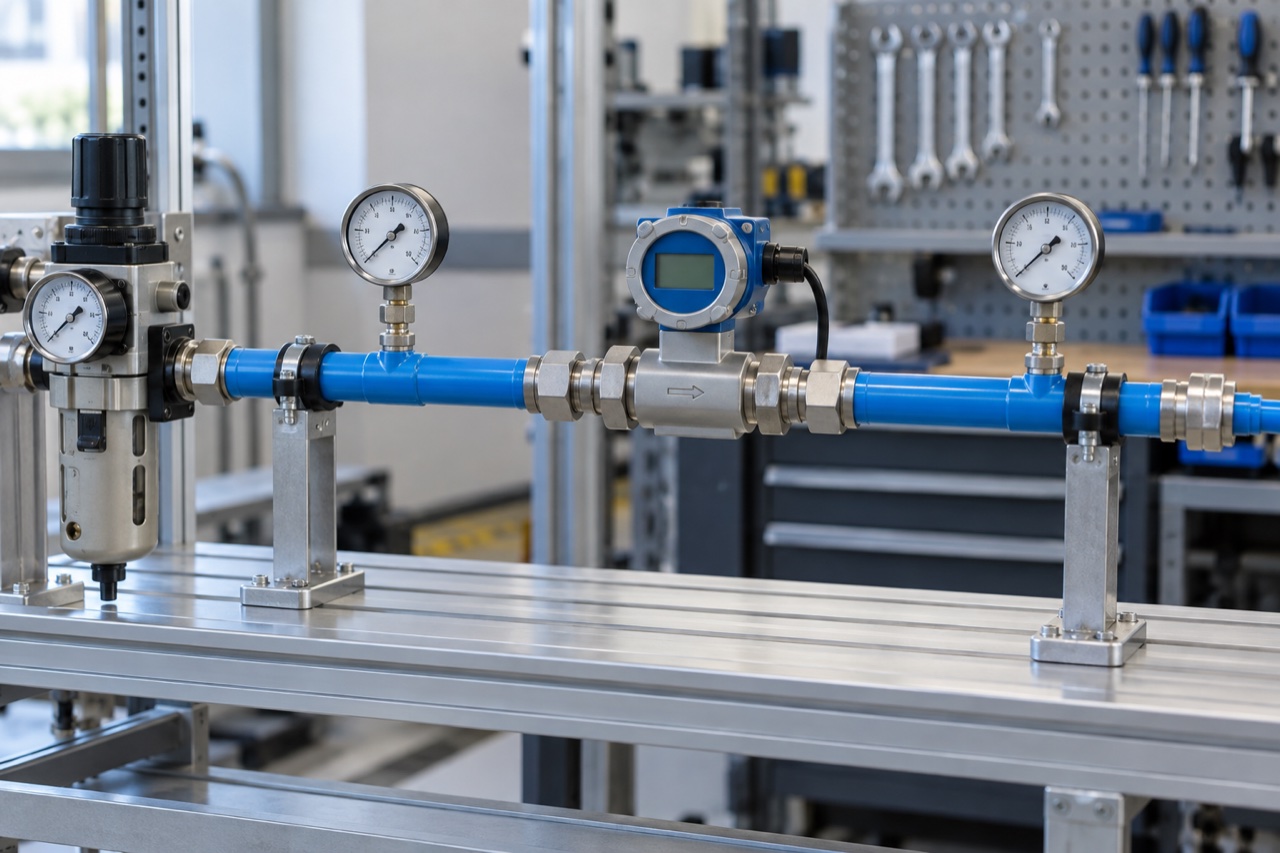

Измерьте давление до ограничивающего участка и возле привода во время движения. Зафиксируйте одновременность работы других потребителей. Сравните длительность прямого и обратного хода. Постоянно низкое входное давление и локальная просадка после одного элемента требуют разных решений.

Затем проверьте исправность манометров, фильтр, положение дросселей и состояние глушителей. Порядок поиска изложен в статье о падении давления. Испытание с иной трубкой проводят при остановленном и разряженном оборудовании, после чего повторяют одинаковый рабочий режим.

Технический ориентир: Техническая информация Festo по пневматике. Для подбора и монтажа используйте паспорт конкретной модели и требования обслуживаемого оборудования.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
