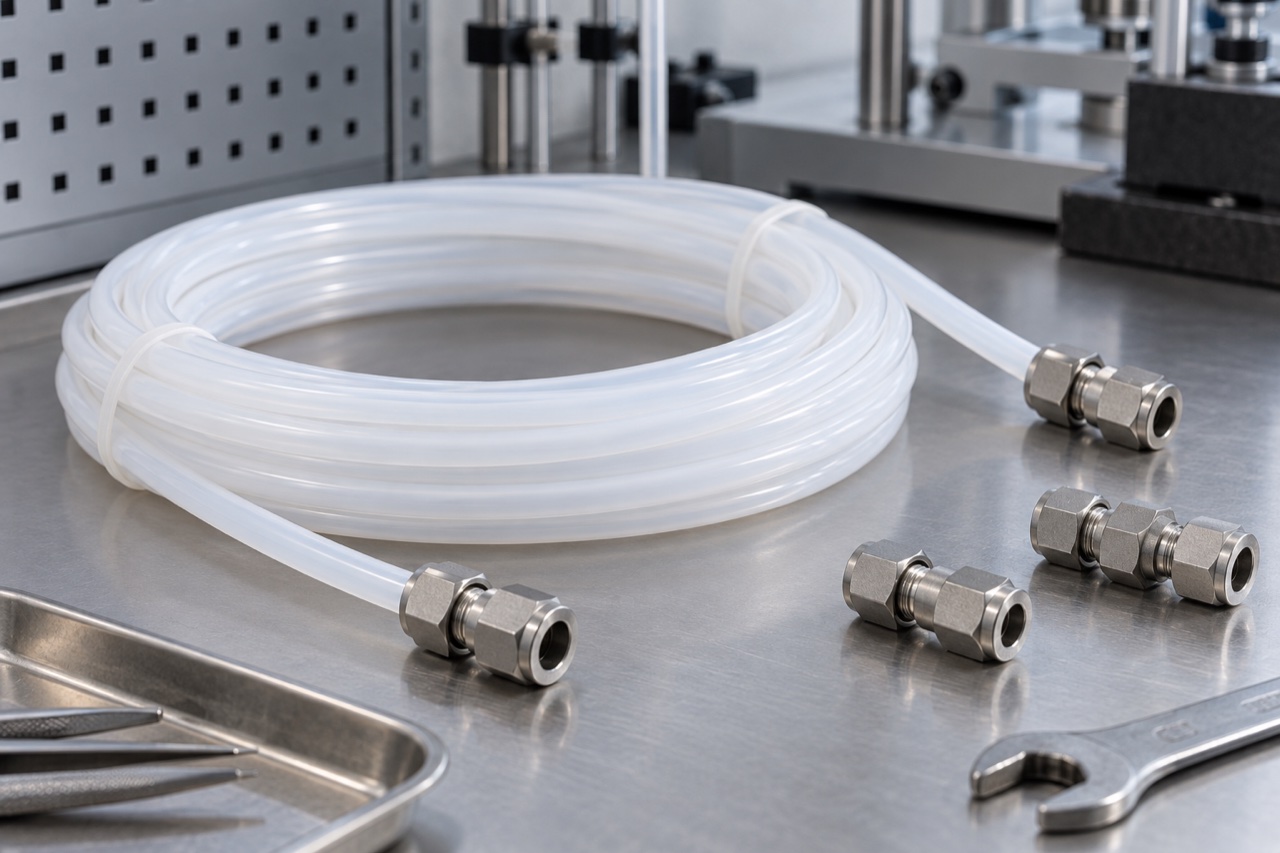

Фторопластовая трубка PTFE: когда нужна и как подобрать соединения

Фторопластовую трубку PTFE выбирают для условий, в которых обычная пневмотрубка может не подойти по температуре, химической стойкости или требованиям процесса. Но PTFE не является универсальным улучшением полиуретана и полиамида. Он требует внимательного выбора размеров, соединений и допустимого режима всей сборки.

В этой статье разберём, когда фторопласт действительно нужен, почему температура полимера не равна рабочему пределу готовой линии и можно ли устанавливать PTFE в обычный цанговый фитинг.

Что такое PTFE и где его применяют

PTFE — политетрафторэтилен, один из фторполимеров. Материал известен широкой химической стойкостью и низким трением поверхности. Из него выпускают трубки разных размеров и конструкций для технологических, лабораторных и промышленных линий.

В пневматике PTFE рассматривают там, где среда, нагрев или специальные условия выходят за возможности стандартной выбранной трубки. Однако решение принимают по паспорту конкретного изделия. Отсутствие заметной реакции на жидкость ещё не подтверждает пригодность под давлением и при длительной температурной нагрузке.

Не смешивайте обозначения PTFE, FEP и PFA. Это разные материалы со своими характеристиками и технологиями изготовления. Разговорное слово «тефлоновая» не заменяет точного обозначения, артикула и технического листа.

Когда стоит рассматривать фторопластовую трубку

Первый повод — подтверждённая химическая несовместимость обычного материала со средой или внешними воздействиями. Второй — температурные условия, для которых существует подходящее исполнение PTFE и совместимых фитингов. Третий — специальные требования к процессу, если они прямо подтверждены документацией изделия.

Если задача заключается только в подаче обычного подготовленного сжатого воздуха при умеренной температуре, более дорогой материал не обязательно даёт преимущество. Для подвижной подводки важны гибкость, радиус изгиба и ресурс, а для фиксированной — прокладка, проход и надёжность соединения. Сравнение распространённых вариантов есть в статье о PU и PA.

Фторопласт не исправляет недостаточный диаметр, перекос фитинга или плохую обрезку. Перед заменой материала выясните причину отказа. Иначе новая линия сохранит прежнее ограничение расхода либо получит утечку уже из-за неподходящего соединения.

Температура материала и температура сборки

В справочниках можно встретить широкий температурный диапазон PTFE. Переносить его непосредственно на купленную трубку под давлением нельзя. Допустимый режим зависит от размеров, толщины стенки, изготовления, давления, среды, срока воздействия и конструкции соединения.

При повышении температуры разрешённое рабочее давление трубки может снижаться. Производитель задаёт таблицу, кривую или отдельные условия. Если указано только давление при комнатной температуре, это не подтверждает работу с тем же давлением при нагреве.

Фитинг, уплотнение и другие детали имеют собственные пределы. Даже если сама трубка выдерживает требуемый нагрев, кольцо в соединении или пластиковый корпус может стать ограничением. Допуск всей линии определяет наиболее слабый по условиям элемент, а не наиболее термостойкий материал.

Какие параметры нужны для подбора

Для заказа недостаточно фразы «белая трубка 6 мм». По цвету нельзя надёжно определить материал, а число может означать наружный или внутренний диаметр. Разобраться с измерениями поможет инструкция по диаметрам пневмотрубки.

Можно ли использовать обычный цанговый фитинг

Только если изготовитель прямо допускает выбранный материал и размер трубки для этой серии фитингов. Цанговое соединение удерживает наружную поверхность и герметизирует её уплотнением. Его работа зависит от твёрдости, размеров, допуска, состояния поверхности и поведения материала со временем.

PTFE способен деформироваться под длительной нагрузкой; это называют ползучестью или холодным течением. Поэтому одна удачная сборка на столе и отсутствие утечки в первые минуты не подтверждают долговременную совместимость. Нужны предусмотренная конструкция удержания и проверенный режим.

Существуют пневматические соединения, для которых изготовитель указывает допустимые комбинации с фторполимерными трубками. Но из этого не следует, что подходит любой фитинг из соседней серии. Выбор подтверждают таблицей совместимости и конкретным артикулом, а не только совпадением наружного диаметра.

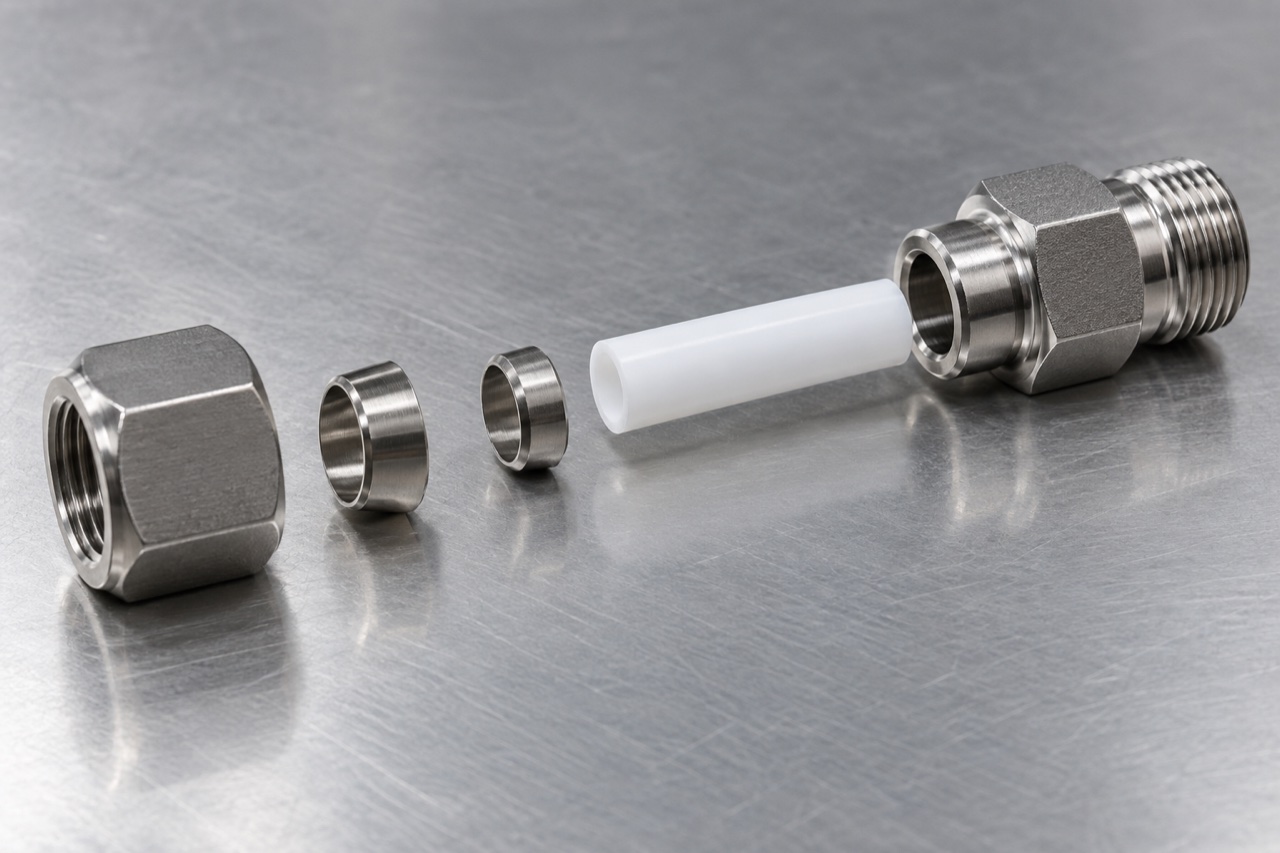

Обжимные соединения: что учитывать

В подходящих конструкциях трубка герметизируется и удерживается обжимными элементами. Состав комплекта, наличие опорной втулки и порядок затяжки зависят от системы. Вставлять произвольную металлическую трубочку внутрь вместо предусмотренной втулки нельзя: меняются проход и характер обжатия.

Не переносите инструкцию по металлической трубке на полимерную без разрешения производителя. Одинаковый корпус может использовать разные кольца или условия сборки. Также нельзя смешивать гайки и обжимные элементы разных систем только потому, что они наворачиваются друг на друга.

Первичную сборку, повторное соединение и контроль затяжки выполняют по отдельным правилам конкретной серии. Универсального числа оборотов для всех фитингов не существует. После монтажа проверяют герметичность и удержание безопасным способом, предусмотренным для рабочей среды и давления.

Резьбовая сторона тоже должна быть совместима

Правильно подобранный узел удержания трубки не решает вопрос резьбы в оборудовании. Нужны точные тип, размер и способ уплотнения. Цилиндрическая G и коническая NPT не становятся взаимозаменяемыми из-за похожего диаметра.

Сверьте материал корпуса, тип резьбы, уплотнитель и допустимый момент монтажа. Герметизирующий материал также должен соответствовать среде и температуре. Обрывки ленты или избыток состава внутри канала способны попасть в клапан.

Если обозначение неясно, используйте руководство по резьбам G, R, Rc и NPT. Попытка затянуть несовместимую резьбу сильнее повреждает детали и не создаёт надёжное соединение.

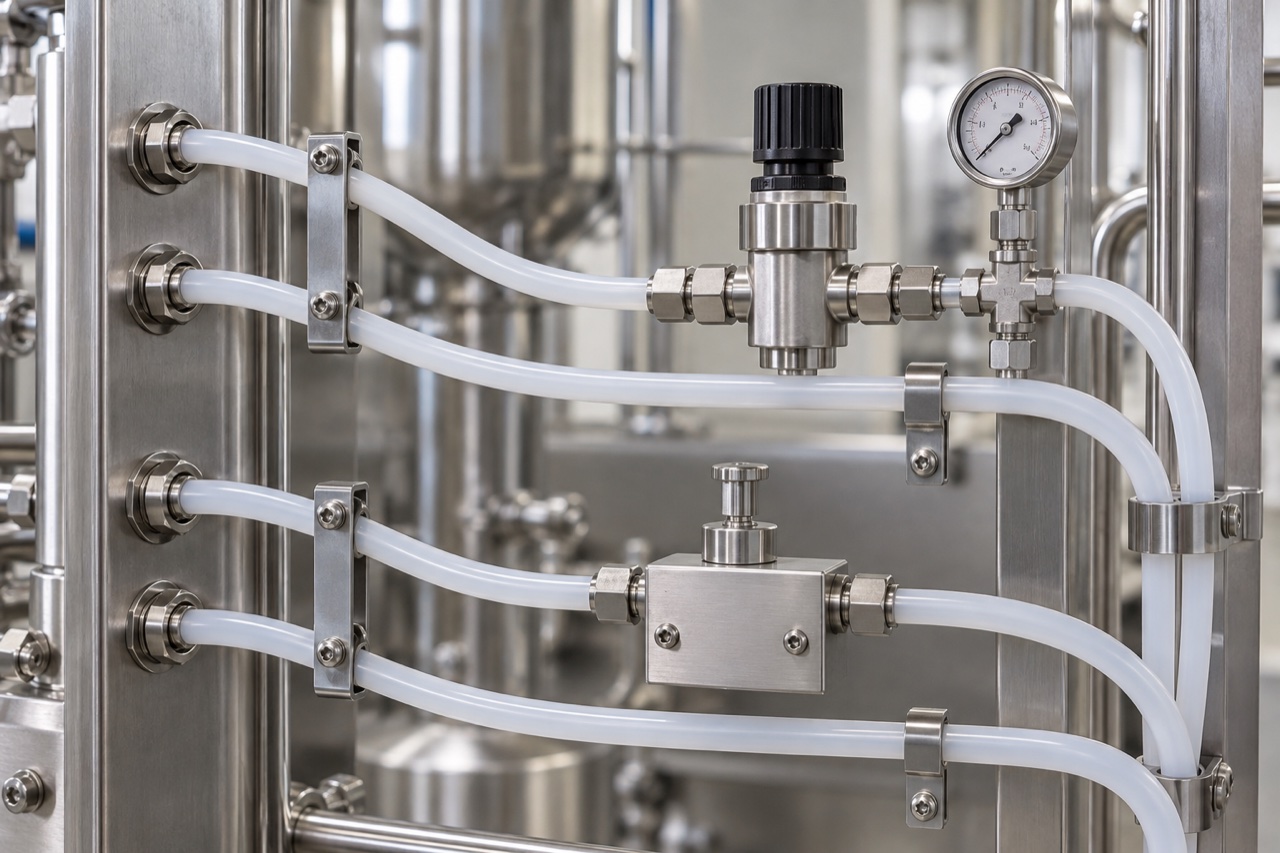

Как прокладывать трубку без заломов

Соблюдайте минимальный радиус изгиба, указанный для конкретного размера и режима. Крутой поворот уменьшает проход и создаёт локальную нагрузку. Повреждённый участок не становится исправным после простого распрямления, если стенка уже деформирована.

У фитинга оставляют участок без чрезмерного бокового усилия. На длинной трассе предусматривают опоры, но не пережимают трубку стяжками. При изменении температуры учитывают изменение длины и не зажимают линию между неподвижными точками без предусмотренной компенсации.

Для регулярного движения нужен допуск на такой режим. Прокладка, работающая неподвижно, может быстро изнашиваться в подвижной цепи или при трении. Причины повреждений от перегиба рассмотрены в статье о минимальном радиусе изгиба.

Давление, вакуум и проницаемость

Положительное давление растягивает стенку изнутри, а вакуум создаёт другую задачу — устойчивость к смятию при внешнем давлении. Допуск на одно не подтверждает автоматически другое. Особенно важны температура, толщина стенки, изгиб и длина неподдерживаемого участка.

Для газов дополнительно учитывают проницаемость материала и требования к герметичности процесса. Отсутствие пузырьков при обычной проверке соединения не является полным испытанием для любой технологической среды. При токсичных, горючих или иных опасных газах нужна профессиональная оценка всей системы и соответствующие сертифицированные компоненты.

Не переносите статью о пневматической трубке на кислородные, медицинские, дыхательные или высоконапорные установки. Там действуют специальные требования к чистоте, материалам, соединениям и процедурам. Обычная покупка трубки по материалу не подтверждает пригодность для таких задач.

Химическая стойкость: почему нужен точный состав

Широкая стойкость PTFE не означает стойкость каждого элемента узла к любой среде. Фитинг может содержать латунь, сталь, эластомер и вспомогательные материалы. Внешнее моющее средство также контактирует с корпусом и уплотнениями, даже если внутри идёт только воздух.

В заявке указывают состав, концентрацию, температуру, давление и длительность контакта. Для смеси оценивают всю смесь, а не только основной компонент. Если производитель не подтверждает применение, отсутствие явного запрета не является разрешением.

Пищевой или иной специальный допуск относится к определённому изделию и документам. Нельзя объявлять любую белую фторопластовую трубку пищевой только на основании материала. При необходимости запрашивают декларации и прослеживаемость партии.

Порядок монтажа и проверки

1. Сверьте маркировку трубки, размеры и совместимость всех деталей.
2. Подготовьте чистый ровный торец подходящим инструментом, исключив повреждение поверхности.
3. Соберите соединение по инструкции именно для полимерной трубки выбранного типа.
4. Уложите трассу без натяжения, заломов и боковой нагрузки на фитинг.
5. Проведите предусмотренную проверку герметичности и работы в безопасных условиях.
6. Зафиксируйте модель, режим и критерии последующего осмотра.

Общие приёмы аккуратной подготовки торца приведены в статье об обрезке и установке трубки, но способ фиксации PTFE обязательно уточняют отдельно. Наличие инструкции для PU не разрешает повторять её с любым другим материалом.

Когда лучше оставить обычную пневмотрубку

Если штатная трубка соответствует среде, температуре и нагрузке, менять её ради названия PTFE нет необходимости. Иногда важнее увеличить внутренний диаметр, убрать перегиб или заменить неподходящий фитинг. Такие изменения решают реальную проблему и сохраняют удобство обслуживания.

Для сравнения доступны фторопластовая трубка и другие варианты в каталоге трубки. Подбор начинают с условий, после чего выбирают материал и соединения. Фото изделия не заменяет технический лист.

Техническая основа выбора

Хороший пример того, почему проверяют комбинацию, а не один материал, — документация Festo на трубку PTFEN и подходящие соединения. Используйте её как иллюстрацию метода подбора; окончательные параметры берите из актуального паспорта приобретаемого изделия.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
