Спиральный или прямой пневмошланг: что выбрать для компрессора и инструмента

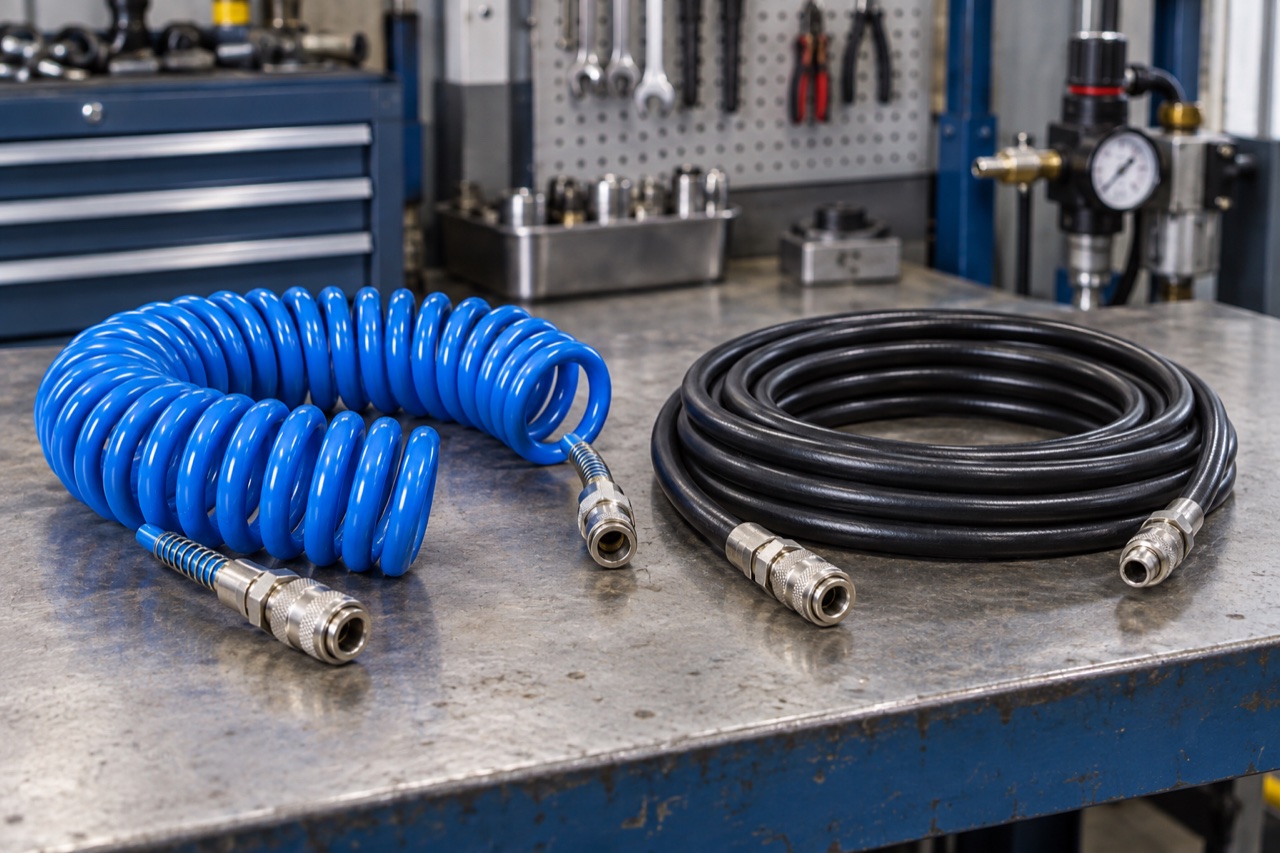

Для подключения пневмоинструмента часто выбирают между спиральным и прямым шлангом. Спираль компактно возвращается к рабочему месту, прямой шланг удобен на длинном маршруте. Но внешняя форма — только один критерий: производительность инструмента зависит от внутреннего диаметра, полной длины линии и прохода соединений.

Разберём, какой вариант подходит для верстака, мастерской и перемещаемого инструмента, почему «десятиметровый» спиральный шланг не всегда обеспечивает десять метров удобной рабочей зоны и какие данные нужны для покупки.

Короткий ответ: какой шланг выбрать

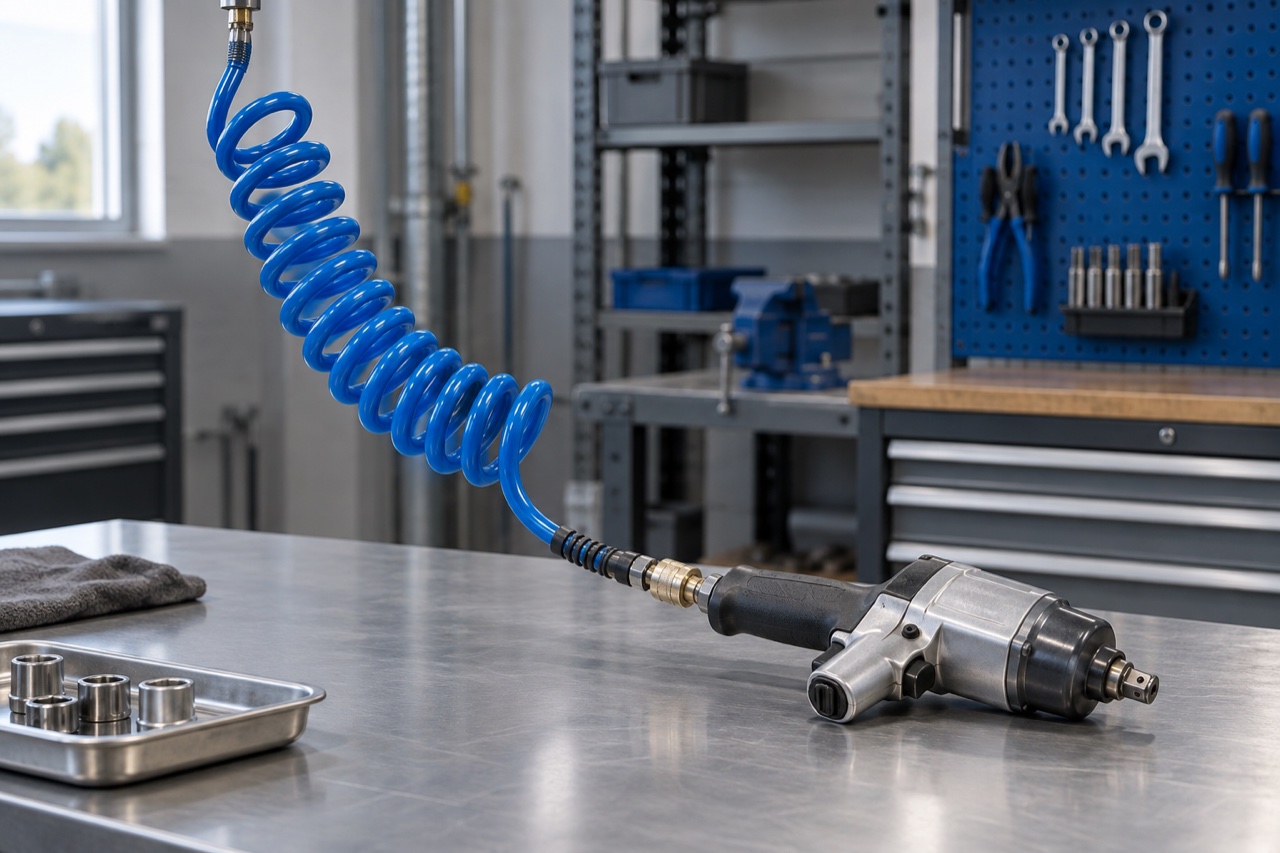

Спиральный шланг удобен для локального рабочего поста с умеренным перемещением: после отпускания он занимает сравнительно мало места. Прямой шланг чаще выбирают для длинной трассы, работы с большими перемещениями и случаев, когда требуется свободно подобрать проход. При регулярном использовании удобной альтернативой может быть прямая линия на подходящей катушке.

Ни один вариант нельзя объявить безусловно более производительным. Толстая короткая спираль может пропускать воздух лучше тонкого длинного прямого шланга. Сравнивать нужно конкретные размеры, характеристики, соединения и рабочий расход.

Как устроен спиральный пневмошланг

Трубка сформирована в витки, которые растягиваются при перемещении инструмента и стремятся вернуться назад. Это помогает уменьшить свободно лежащую длину, но создаёт натяжение. На коротком рабочем ходе оно может быть удобным, а при постоянном максимальном растяжении — мешать оператору и нагружать присоединение.

У спирали есть собственные параметры: размер витков, наружный и внутренний диаметры трубки, прямые концевые участки, рабочая длина и допустимое удлинение. Два изделия с одинаковой заявленной длиной могут заметно различаться по комфортному радиусу работы.

В спецификации проверяют, что именно названо длиной: общая длина материала, максимальное растяжение или рекомендуемая рабочая зона. Использовать растянутую до предела спираль как постоянную магистраль обычно неудобно. В таком месте логичнее приблизить точку подключения или выбрать другое исполнение.

Преимущества и ограничения прямого шланга

Прямую линию легче уложить по заданной трассе, закрепить и подобрать по длине. Она не создаёт характерного возвратного усилия спирали. Это важно для протяжённых маршрутов и работы, где инструмент часто меняет положение.

Однако свободная петля на полу мешает проходу, загрязняется и подвергается повреждениям. Поэтому одновременно с выбором шланга предусматривают хранение, катушку, подвес или защиту участка пересечения. Прокладка возле острых кромок, горячих деталей и движущегося оборудования требует подходящего исполнения и крепления.

Само слово «прямой» не определяет материал и прочность. Это может быть полимерная трубка или армированный рукав с иной технологией присоединения. Цанговый фитинг для калиброванной трубки нельзя автоматически считать подходящим соединением для любого гибкого рукава.

Главный размер — внутренний диаметр

Воздух проходит по внутреннему каналу. При одинаковом наружном размере стенка может иметь разную толщину, поэтому реальный проход отличается. Маркировка 8×5 и 8×6 означает одинаковые 8 мм снаружи, но разные внутренние диаметры, если производитель использует формат «наружный × внутренний».

Площади каналов 5 и 6 мм составляют примерно 19,6 и 28,3 мм². Разница по площади около 44%, однако перепад давления нельзя пересчитать только по этой пропорции: влияют расход, плотность воздуха, длина и местные сопротивления. Пример показывает, почему нельзя выбирать лишь по наружной толщине.

Перед заказом уточняют формат записи размеров. Если есть сомнение, измеряют трубку способом из статьи о наружном и внутреннем диаметре пневмотрубки. Для готового рукава дополнительно проверяют тип концевых соединений.

Расход инструмента: средний и фактический

В паспорте может быть указан средний расход с учётом принятого рабочего цикла или расход при непрерывной работе. Для коротких включений цифры заметно отличаются. Если шланг подобрать только по усреднённому значению, в момент нажатия на курок давление у инструмента может проседать.

Сверьте условия, при которых приведён расход: давление, режим и стандарт приведения объёма. Один инструмент используют импульсно, другой работает почти непрерывно. Также учитывают, сколько потребителей питается от одной линии одновременно.

Измерять давление полезно у подключённого инструмента в рабочем режиме, а не только на ресивере. При закрытом расходе даже узкий шланг может показать нормальное статическое давление. Подбор линии по потоку разобран отдельно в статье о диаметре пневмотрубки.

Длина спирали тоже создаёт потери

Для сопротивления важна длина пути внутри трубки, а не расстояние от компрессора до руки оператора. Свернувшаяся спираль сохраняет всю длину своего канала. Поэтому компактная на вид подводка может давать существенный перепад при большом расходе.

Увеличение длины, уменьшение прохода и дополнительные соединения складываются в общей характеристике. Если инструменту не хватает воздуха, сначала рассматривают всю цепочку: выход компрессора, фильтр, регулятор, быстросъёмы, шланг и переходники. Замена шланга не устранит ограничение внутри маленькой муфты.

Поднимать давление на компрессоре без проверки допустимых значений не следует. Это может маскировать сопротивление и увеличивать нагрузку на элементы системы. Правильнее определить, где возникает падение давления, и устранить конкретную причину.

PU, PA и другие материалы

Полиуретановые исполнения часто выбирают ради гибкости и удобства движения, полиамидные — для задач, где подходят их жёсткость и характеристики конкретной серии. Но общее название материала не определяет допустимое давление, стойкость к маслу или работу на морозе.

Сверьте температуру воздуха и окружающей среды, контакт с маслами и чистящими средствами, истирание и циклическую нагрузку. Рядом с горячими деталями или на улице потребуется отдельная оценка. Подробное сравнение есть в статье PU или PA: как выбрать трубку.

Если нужна армированная конструкция, её подбирают по паспорту готового рукава. Не заменяйте её произвольной неармированной трубкой того же внешнего размера. Допустимые давление и ресурс относятся ко всей сборке, включая заделку концов.

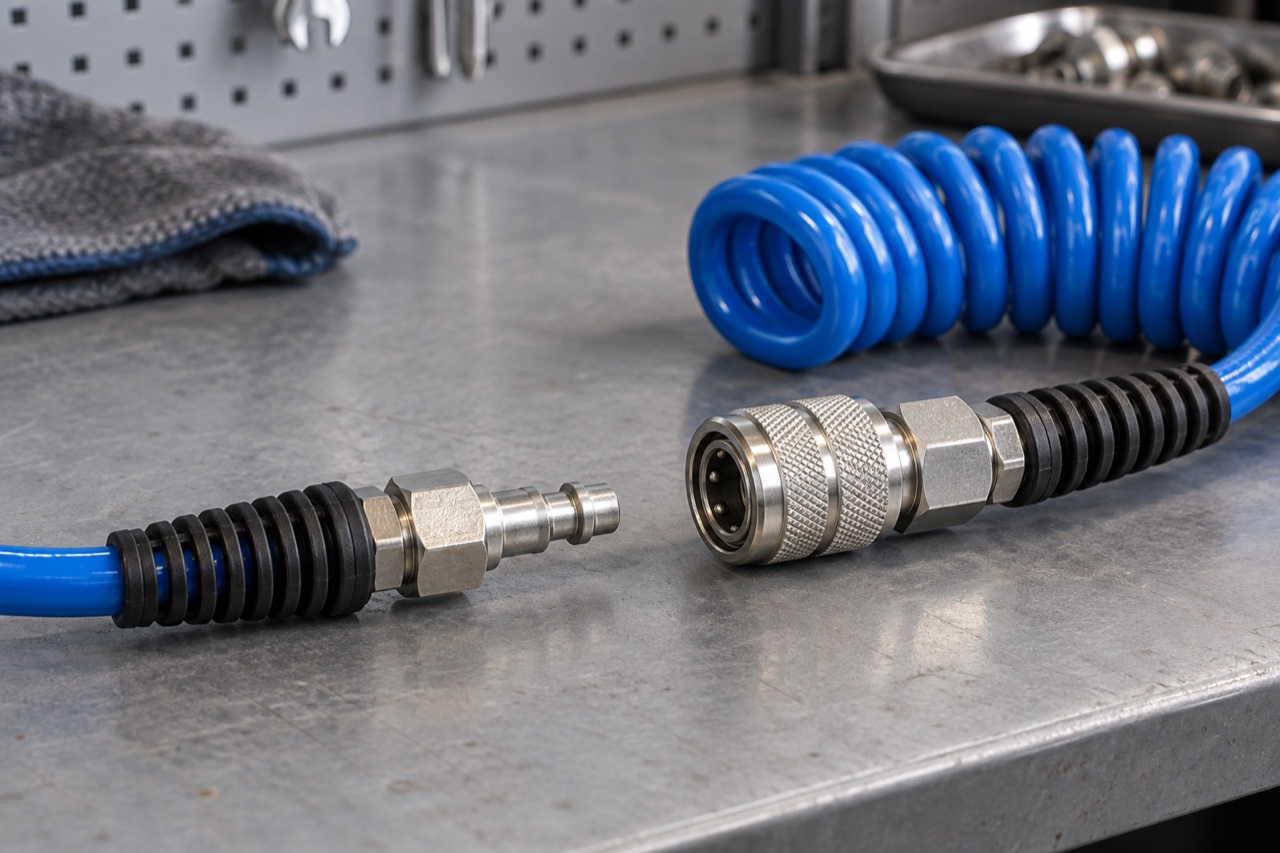

Быстросъёмные соединения и проход

Быстросъём позволяет удобно отсоединять инструмент, но является отдельным сопротивлением. Совпадение присоединительной резьбы не означает одинаковый внутренний проход. Профиль штекера и муфты тоже должен быть совместимым: внешне похожие системы не всегда соединяются корректно.

Проверьте паспортный расход и условия его измерения, тип профиля, рабочее давление и способ безопасного расстыковывания. Для некоторых задач предпочтительна муфта с предусмотренным сбросом давления перед разъединением. Наличие такой функции подтверждается моделью, а не формой корпуса.

Не удерживайте повреждённое соединение проволокой и не смешивайте несовместимые профили. Основные варианты разобраны в статье о быстросъёмных соединениях, а подходящие исполнения можно искать в каталоге быстросъёмов.

Как организовать рабочее место

Точку подключения размещают так, чтобы шланг не пересекал проход и не тянул инструмент поперёк движения руки. При подвесе проверяют натяжение, возможность зацепа и отсутствие трения о кромки. Концевой участок не должен постоянно перегибаться у жёсткого соединения.

Не используйте шланг как страховку инструмента и не переносите оборудование за подводку. Витки не наматывают вокруг руки или тела. Перед отсоединением соблюдают процедуру сброса давления; свободный конец под давлением способен двигаться неконтролируемо.

Для катушки учитывают не только вместимость, но и пропускную способность встроенного поворотного соединения. Длинный запас шланга удобен по доступности, однако весь подключённый канал продолжает влиять на сопротивление. Конфигурацию оценивают в обычном рабочем положении.

Пример выбора для двух задач

Для продувочного пистолета у верстака сначала определяют фактический расход и режим использования, затем выбирают подводку, достигающую нужной зоны без сильного натяжения. Спираль может оказаться удобной, если её проход и допустимые параметры достаточны. Воздух не направляют на тело, одежду и людей; требования к безопасной продувке проверяют отдельно.

Для инструмента, работающего продолжительно на расстоянии от источника, приоритет получают проход, длина и перепад при расходе. Прямой рукав нужного диаметра с продуманным хранением часто удобнее постоянно натянутой спирали. Но окончательное решение подтверждают паспортом инструмента и проверкой давления в работе, а не названием типа шланга.

Чек-лист перед покупкой

Запишите требуемое давление у инструмента, максимальный рабочий расход, расстояние перемещения, температуру и условия контакта. Уточните внутренний диаметр, фактическую длину, рабочее удлинение спирали, профиль муфт и тип резьбы. Затем проверьте, допускает ли изготовитель выбранный режим изгиба и движения.

В разделе пневмотрубки представлены разные исполнения, включая спиральную трубку. Сопоставляйте конкретные характеристики и учитывайте соединения: именно вся линия определяет, какой воздух получит инструмент.

Вывод

Спираль удобна на компактном посту, прямой шланг — на протяжённом маршруте, но производительность решает проход всей линии. Термины длины и характеристики конкретных спиральных исполнений можно сопоставить с техническим каталогом Festo. Для заказа используйте данные выбранного артикула и требования вашего инструмента.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
