Фильтр сжатого воздуха 5 или 40 мкм: какой выбрать для оборудования

1 октября 2026 0:00

Чем отличаются фильтры 5 и 40 мкм. Выбор по требованиям оборудования и расходу, проверка перепада, ступени очистки и обслуживание фильтроэлемента.

При выборе фильтра сжатого воздуха часто спрашивают: достаточно 40 мкм или обязательно нужны 5 мкм? Меньшее число означает более тонкую заявленную фильтрацию по определённой методике, но не делает изделие автоматически лучшим для любой машины. Нужно учитывать требования потребителя, расход, перепад давления и характер загрязнений.

Разберём, что обозначают микрометры, почему фильтр 5 мкм не заменяет осушитель и как выбрать ступени подготовки без лишнего сопротивления и обслуживания.

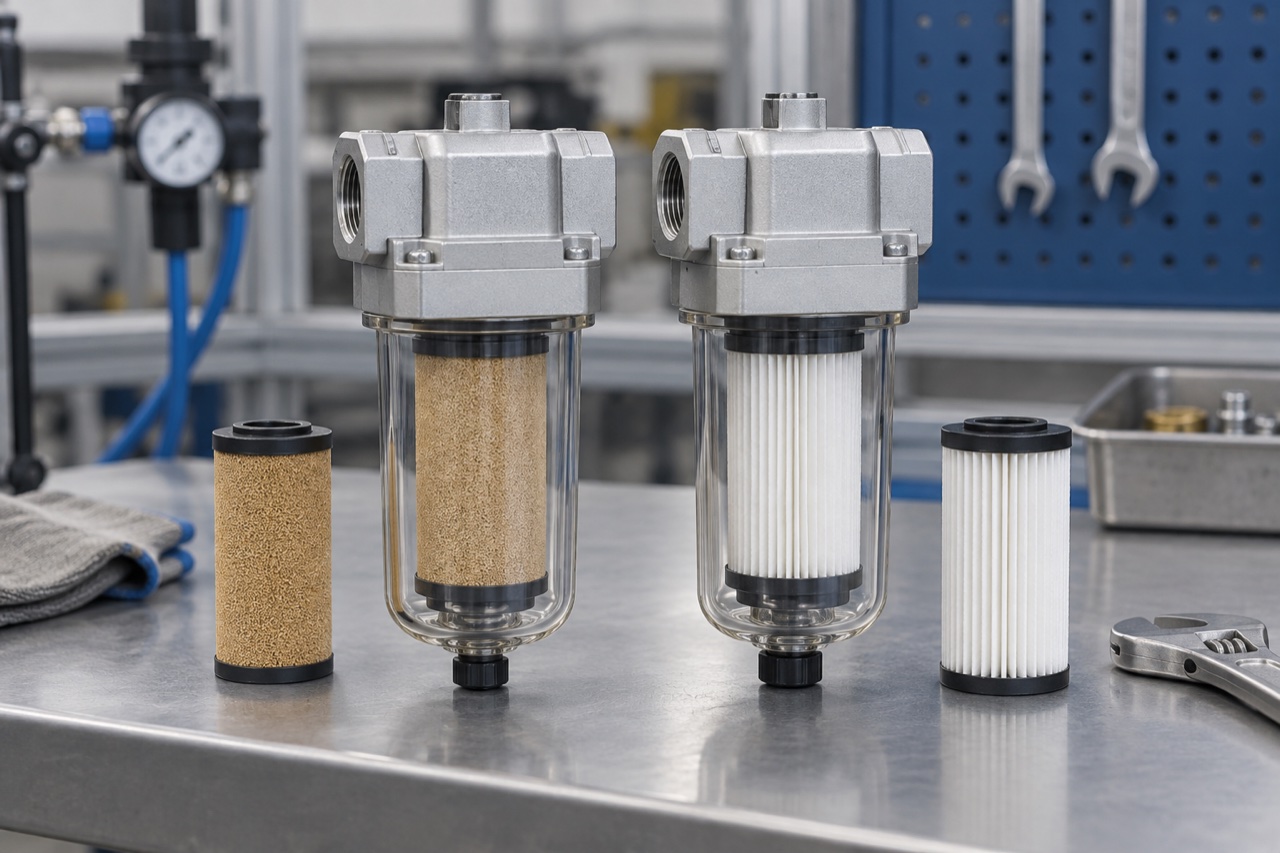

Пневматические фильтры и сменные элементы — Тонкость очистки выбирают вместе с пропускной способностью и требованиями оборудования.

Что означают 5 и 40 мкм

Микрометр — одна тысячная миллиметра. Маркировка фильтра характеризует заявленную степень отделения частиц в определённых условиях, но способ указания и эффективность зависят от производителя. Поэтому одинаковое число у двух изделий не всегда означает полностью одинаковый результат.

В документации ищут не только размер, но и описание эффективности, условий расхода, давления и допустимой нагрузки загрязнениями. Для некоторых задач важно знать, идёт ли речь о номинальной характеристике или иной нормированной оценке. Недостающие данные уточняют у изготовителя.

Число микрометров не описывает одновременно воду, масляный аэрозоль, масляные пары и все виды частиц. Полный класс качества воздуха задаётся несколькими показателями. Нельзя получить подтверждённый класс по ISO 8573-1 только из надписи «5 мкм» на колбе.

Чем обычно отличаются фильтры 40 и 5 мкм

Фильтр 40 мкм рассматривают для отделения более крупных твёрдых загрязнений там, где такая ступень соответствует требованиям системы. Исполнение 5 мкм задерживает более мелкие частицы в пределах заявленных характеристик. Выбор определяется паспортом следующего оборудования, а не желанием поставить самое маленькое число.

Критерий	Исполнение 40 мкм	Исполнение 5 мкм
Основная задача сравнения	Более грубая фильтрация частиц	Более тонкая фильтрация частиц
Основание выбора	Требования допускают эту ступень	Требуется более тонкая очистка
Нагрузка загрязнениями	Оценивается по размеру и конструкции	Может быть чувствительнее к мелким частицам
Перепад давления	Проверяется по кривой конкретной модели	Также проверяется, не выводится из одного числа
Удаление водяного пара	Не является функцией обычного фильтра	Не является функцией обычного фильтра
Универсальная пригодность	Не гарантируется	Не гарантируется

Нельзя утверждать, что любой фильтр 5 мкм обязательно создаёт больший перепад, чем любой фильтр 40 мкм. Площадь элемента и размер корпуса могут различаться. Корректно сравнивать изделия при одинаковом рабочем расходе, давлении и состоянии элемента.

Начните с требований оборудования

Посмотрите руководство на распределитель, цилиндр, инструмент или другую установку. Там могут быть заданы тонкость фильтрации, качество воздуха, содержание масла и точка росы. Если в линии несколько потребителей, учитывают наиболее требовательный участок либо разделяют подготовку по зонам.

Пример: если изготовитель клапана требует фильтрацию не грубее 5 мкм, нельзя считать 40 мкм достаточными только потому, что цилиндр пока работает. И наоборот, если система спроектирована под другую подготовку, добавление сверхтонкой ступени без расчёта не обязательно улучшит результат.

Для точного процесса требования могут быть существенно строже обычной пневматики. Подача воздуха в измерение, покраску, пищевой контакт и дыхательные системы — разные задачи. Стандартный фильтр-регулятор у станка не доказывает пригодность воздуха для любого из этих применений.

Что обычный фильтр делает с водой

В конструкции может быть предусмотрено отделение жидкой влаги и сбор в колбе. Это полезно, но не равнозначно осушению. Водяной пар способен пройти фильтр и превратиться в капли позже, когда воздух охладится.

Если вода появляется после фильтра, сначала проверяют дренаж, условия отделения, наличие осушителя и температуру трассы. Замена 40 на 5 мкм не является универсальным способом убрать влагу. Подробный алгоритм приведён в статье о конденсате в пневмосистеме.

Мелкий аэрозоль и пары масла тоже требуют соответствующих ступеней, если это предусмотрено задачей. Названия «влагоотделитель», «коалесцентный фильтр» и «осушитель» нельзя использовать как полные синонимы: механизмы и результат отличаются.

Как выбрать размер по расходу

Соберите данные о пиковом потреблении, одновременной работе устройств и давлении на входе. Размер резьбы корпуса даёт лишь присоединительную информацию. Два фильтра с портом G1/4 могут иметь разные внутренние каналы, площади элемента и допустимые расходы.

Используйте график расхода и перепада для конкретного изделия. Сверяйте единицы и условия приведения: нормальные литры, фактический объём в линии и паспортный расход при определённом перепаде нельзя смешивать. Учитывайте весь блок, включая регулятор и соединительные модули.

Среднее потребление за минуту может быть ниже мгновенного потока при движении цилиндра. Если фильтр выбран только по среднему расходу, во время короткого импульса давление просядет. Связь объёма и цикла разобрана в статье о расходе воздуха пневмоцилиндром.

Перепад давления: простой диагностический пример

Предположим, при одном и том же рабочем режиме перед фильтром измерено 6,0 бар, после него — 5,6 бар. Наблюдаемый перепад составляет 0,4 бар. Само число ещё не доказывает загрязнение: его сравнивают с характеристикой чистого изделия при этом расходе и с допустимым бюджетом потерь системы.

Если раньше при сопоставимых условиях перепад был заметно меньше, проверяют состояние элемента, клапаны и соединения. Если он высок с самого начала, возможен недостаточный типоразмер или неверно оценённый пик расхода. Повышать настройку компрессора вместо поиска причины — не лучший способ ремонта.

Сравнивать показания нужно одновременно или при устойчивом воспроизводимом режиме. После остановки потока давления могут выровняться и скрыть проблему. Подробности распределения потерь разобраны в статье о падении давления в линии.

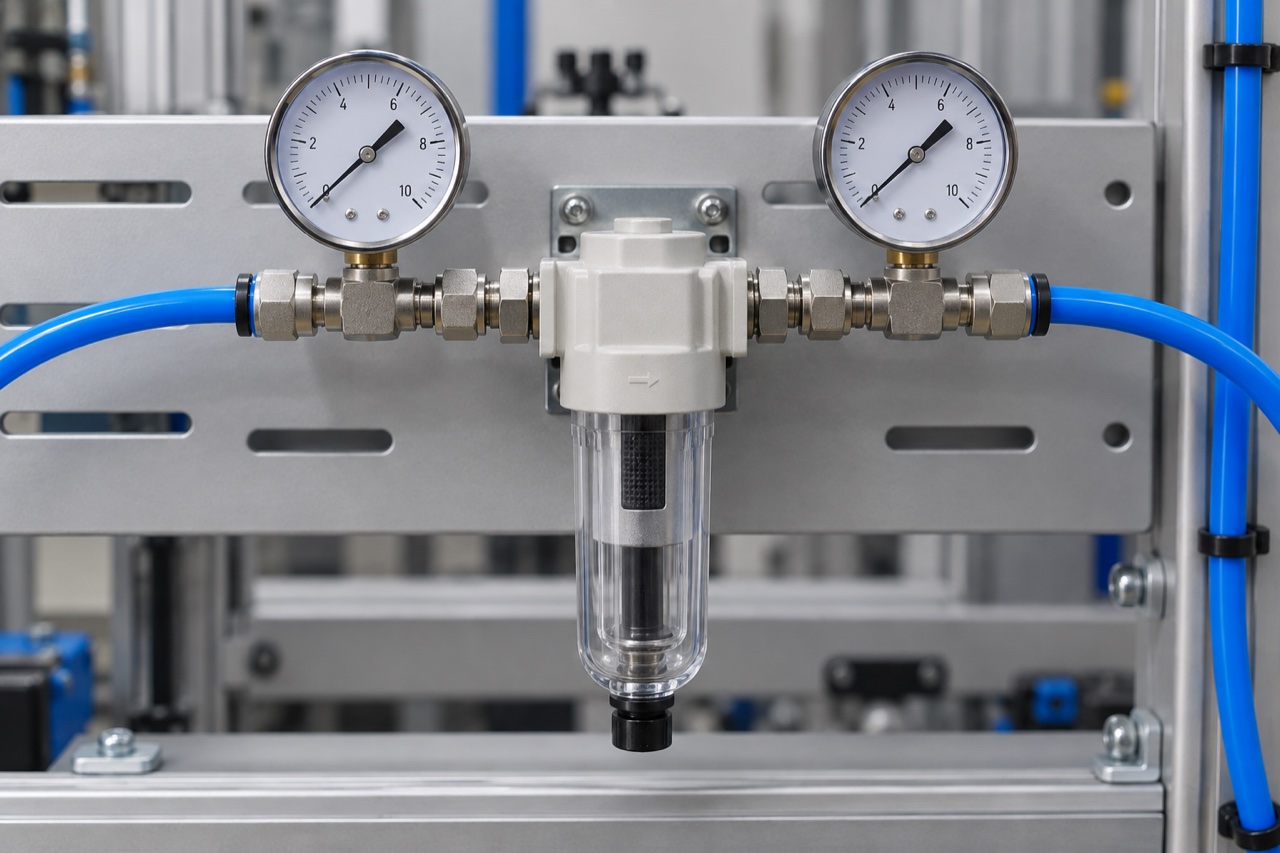

Контроль давления перед фильтром и после него — Перепад оценивают при известном расходе; статическое давление не показывает сопротивление в рабочем цикле.

Нужны ли последовательно 40 и 5 мкм

Две ступени могут быть обоснованы, когда предварительная очистка снимает значительную нагрузку и защищает последующую. Но последовательность, типы элементов и интервалы обслуживания определяются схемой подготовки и рекомендациями производителя.

Если входной воздух уже подготовлен, дублирование ступени может добавить сопротивление без существенной пользы. Если загрязнение очень сильное, одной дополнительной колбы бывает недостаточно: нужно устранять источник, обслуживать магистраль и оценивать центральную подготовку.

Не устанавливайте случайный каскад «чем больше фильтров, тем лучше». Для каждой ступени должно быть понятное назначение: отделение жидкости, частиц определённого диапазона, аэрозоля или других загрязнений. Общий обзор компонентов есть в статье о фильтре, регуляторе и маслораспылителе.

Где поставить фильтр и как смонтировать

Соблюдайте направление потока, рабочую ориентацию и свободное место для снятия колбы. Доступ к дренажу и элементу нужен не только при установке, но и во время планового обслуживания. Трубопровод не должен передавать недопустимый изгибающий момент на корпус.

Учитывайте температуру и воздействие внешних химических средств. Прозрачные полимерные колбы имеют ограничения по средам и очистке; растворитель, безопасный для металла, может повредить материал колбы. Защитный кожух и металлическое исполнение применяют по требованиям конкретной модели и условий.

Сборку и разборку выполняют после изоляции источника энергии и сброса остаточного давления. Не отворачивайте колбу под давлением и не пытайтесь перекрыть повреждение временной обмоткой. Трещина корпуса или колбы требует предусмотренной замены.

Как обслуживать фильтр

Контролируйте уровень жидкости, работу дренажа, перепад при характерном расходе и внешнее состояние. Периодичность зависит от загрузки и загрязнения воздуха. Регламент может задавать предельный перепад, срок или другие критерии; их берут из документации.

Цвет элемента не является точным измерителем остаточной работоспособности. Светлый элемент может иметь забитые внутренние поры, а потемневший — ещё соответствовать конкретным условиям. Для принятия решения используют предусмотренный критерий, а не только фотографию.

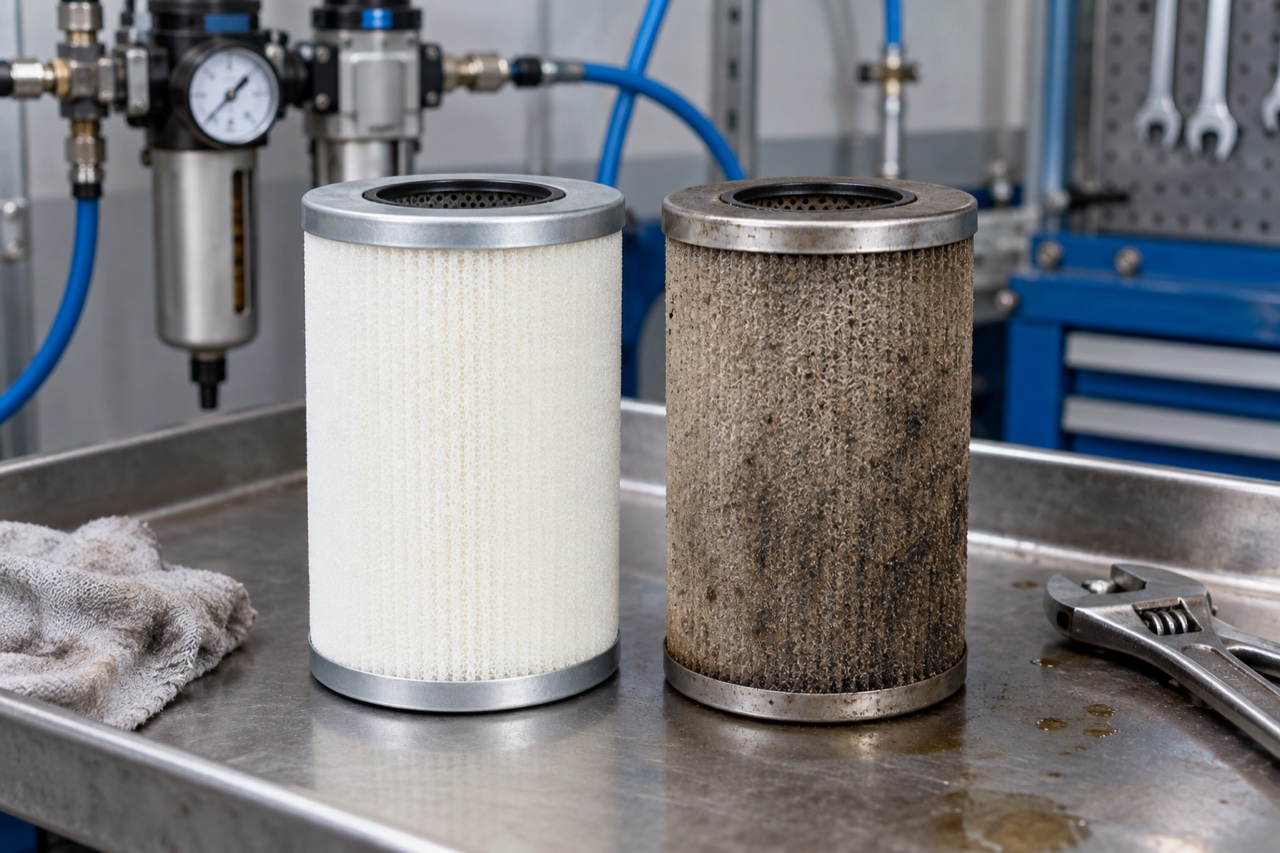

Чистый и использованный фильтрующие элементы — Внешний вид дополняет контроль, но не заменяет измерение перепада и регламент обслуживания.

Не промывайте и не продувайте элемент, если изготовитель предусматривает только замену. Неподходящий способ очистки способен изменить структуру материала или оставить загрязнение. При замене проверьте артикул, тонкость, посадку и уплотнения, а после сборки — герметичность и работу дренажа.

Почему новый фильтр быстро загрязняется

Возможны коррозия старой магистрали, неработающий слив, поступление масла, недостаточная предварительная подготовка или монтажный мусор. Важно определить источник: бесконечная замена элементов решает только следствие.

После работ на трубопроводе систему очищают предусмотренным способом до подключения чувствительного оборудования. Не направляйте грязь через распределитель, рассчитывая, что конечный фильтр всё остановит. Повторное заедание клапана стоит рассматривать вместе с диагностикой распределителя и состоянием подачи воздуха.

Если загрязнение приходит не постоянно, сопоставьте его с пуском компрессора, подключением отдельной ветки или сезонным изменением влажности. Такой журнал часто полезнее, чем выбор более мелкого элемента без понимания причины.

Что сообщить при подборе

Подготовьте модель потребителя, требования к качеству, рабочее давление, максимальный расход, температуру, присоединение и данные о загрязнениях. Укажите, есть ли центральный осушитель, предварительные фильтры и автоматический дренаж. Если меняется существующий узел, приложите полный артикул и измеренный перепад.

В каталоге фильтров выбирают отдельные ступени, а в разделе фильтров-регуляторов — комбинированные узлы. Совмещённая конструкция удобна, но не отменяет проверки каждой функции и общей пропускной способности.

Вопросы и ответы

Фильтр 5 мкм всегда лучше 40 мкм?

Он обеспечивает более тонкую заявленную фильтрацию частиц при соответствующих условиях, но выбор зависит от требований и расхода. Самое маленькое число не гарантирует оптимальную систему.

Уберёт ли 5 мкм масло и воду полностью?

Нет такой универсальной гарантии. Жидкость, аэрозоли и пары требуют разных подходов. Нужно смотреть конкретную функцию фильтра и схему подготовки.

Можно заменить элемент 40 на 5 мкм в том же корпусе?

Только если изготовитель предусматривает такую совместимость. После замены проверяют характеристику расхода, уплотнения и требования обслуживания.

Почему цилиндр медленнее после установки фильтра?

Проверьте перепад в рабочем цикле, типоразмер, направление потока, соединения и настройки регулятора. Причиной может быть недостаточный проход всей новой сборки.

Как часто менять элемент?

По регламенту выбранной модели и условиям эксплуатации, включая установленный критерий загрязнения. Единого интервала для всех фильтров и предприятий нет.

Вывод и технические ориентиры

Правильный выбор начинается с качества, требуемого оборудованию, и заканчивается проверкой расхода и обслуживания. Различные функции фильтрации представлены в каталоге подготовки воздуха SMC, а требования конкретных узлов нужно брать из их паспортов. Фильтр 5 или 40 мкм — элемент рассчитанной системы, а не универсальный ответ на все проблемы с воздухом.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
