Конденсат в пневмосистеме: почему вода появляется после фильтра

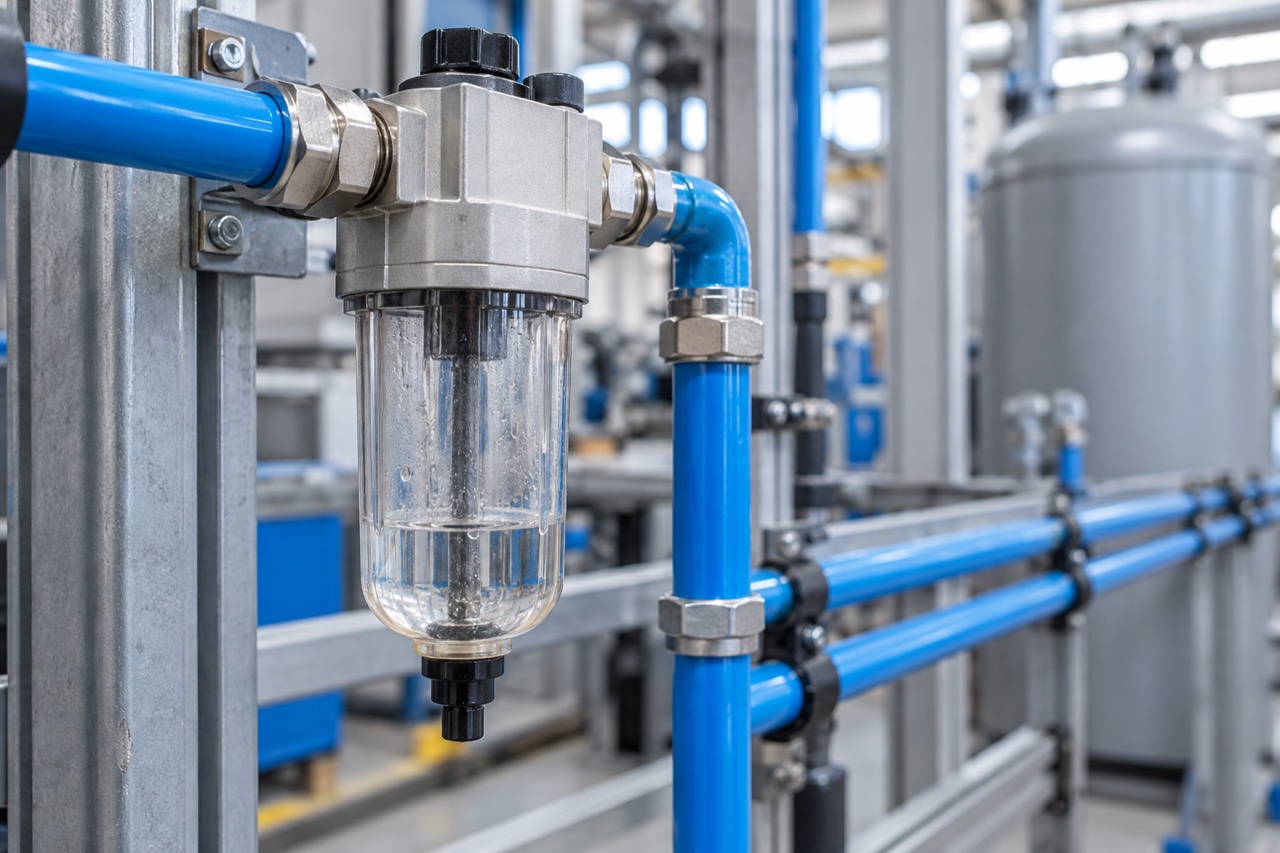

В колбе фильтра есть вода, но капли всё равно появляются у станка или пневмоинструмента. Это не обязательно означает, что фильтр неисправен. Он может нормально отделять жидкость, тогда как водяной пар проходит дальше и конденсируется уже в более холодном участке линии.

Чтобы убрать влагу, нужно различать отделение капель и осушение воздуха. Разберём, откуда берётся конденсат, что показывает точка росы, как проверить слив и почему установка ещё одного обычного фильтра не всегда решает проблему.

Откуда вода попадает в пневмосистему

Компрессор забирает атмосферный воздух, в котором присутствует водяной пар. При сжатии воздух нагревается, затем охлаждается в охладителе, ресивере и трубопроводе. Когда условия достигают насыщения, часть влаги превращается в жидкость.

Количество конденсата меняется с влажностью и температурой окружающего воздуха, производительностью компрессора и режимом охлаждения. Поэтому летом или при возросшей нагрузке ранее незаметная проблема может усилиться. Случайное отсутствие воды в короткой проверке не доказывает стабильное качество воздуха на протяжении смены.

Влага может накапливаться в низких участках трассы и выноситься порциями при пиковом расходе. Тогда у потребителя наблюдают не постоянный туман, а отдельные выбросы воды. Полезно сопоставить их с запуском смены, работой дренажа и включением крупных потребителей.

Жидкая вода и водяной пар — разные задачи

Обычный пневматический фильтр или влагоотделитель предназначен для удаления определённых частиц и капель в заданных условиях. Водяной пар находится в газовой фазе и не задерживается как крупная капля пористым элементом 5 или 40 мкм.

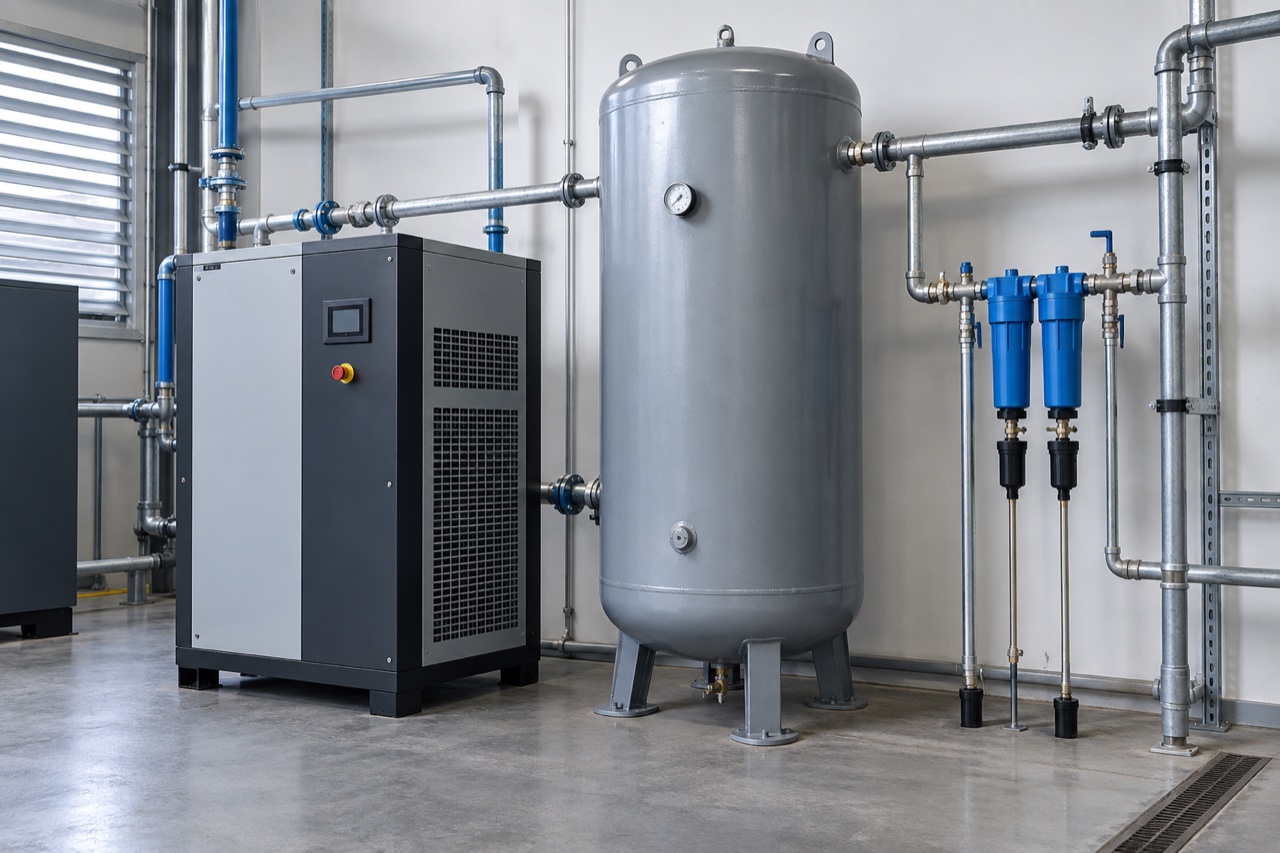

Осушитель уменьшает содержание водяного пара и обеспечивает требуемую точку росы при оговорённых условиях. Коалесцентный фильтр решает задачу удаления мелких аэрозолей, но не является универсальной заменой осушителя. Адсорбционный, холодильный и мембранный способы также имеют разные характеристики и требования к подготовке.

Разницу между фильтрами по тонкости очистки подробнее рассматривает материал «5 или 40 мкм». Выбор числа микрометров и выбор точки росы — связанные, но не взаимозаменяемые решения.

Что такое точка росы под давлением

Это температура, при которой содержащийся в сжатом воздухе водяной пар начинает конденсироваться при рассматриваемом давлении. Для пневмосистем важно именно значение, относящееся к рабочему давлению, а не произвольное показание влажности в помещении.

Если воздух после осушителя имеет точку росы под давлением +3 °C, это не означает пригодность любой наружной линии зимой. При охлаждении такого воздуха ниже указанной точки в сопоставимых условиях может появиться жидкая вода. Температуру самого холодного участка рассматривают с необходимым проектным запасом.

Нельзя напрямую сравнивать атмосферную точку росы и точку росы под давлением, не учитывая условия. Измерение после сброса давления требует корректной методики пересчёта или подходящего прибора. Для проверки качества берут датчик и точку измерения, предусмотренные для этой задачи.

Причина 1: фильтр установлен, осушения нет

В мастерской иногда считают блок «фильтр-регулятор» полноценным осушителем. Он может собирать воду, уже выпавшую до него, но оставшийся пар проходит дальше. Если после блока трубка охлаждается, появляется новая жидкость.

Решение зависит от требований потребителя и минимальной температуры трассы. Для одного внутреннего поста достаточно одной схемы подготовки, для наружной линии или чувствительного оборудования — другой. Сначала определяют требуемое качество воздуха, затем подбирают осушение и фильтрацию. Общая роль компонентов разобрана в статье о подготовке сжатого воздуха.

Причина 2: дренаж не отводит накопленную воду

Колба, ресивер и сепаратор имеют ограниченную вместимость. Если слив закрыт, засорён или работает вне допустимых условий, накопившаяся жидкость может выноситься потоком дальше. Автоматический дренаж тоже требует обслуживания и проверки.

Осмотрите уровень жидкости, состояние сливной линии и режим срабатывания. Для разных типов дренажа важны минимальное давление, ориентация, допустимый отвод и электропитание. Пережатый шланг или избыточное сопротивление отвода мешают даже исправному механизму.

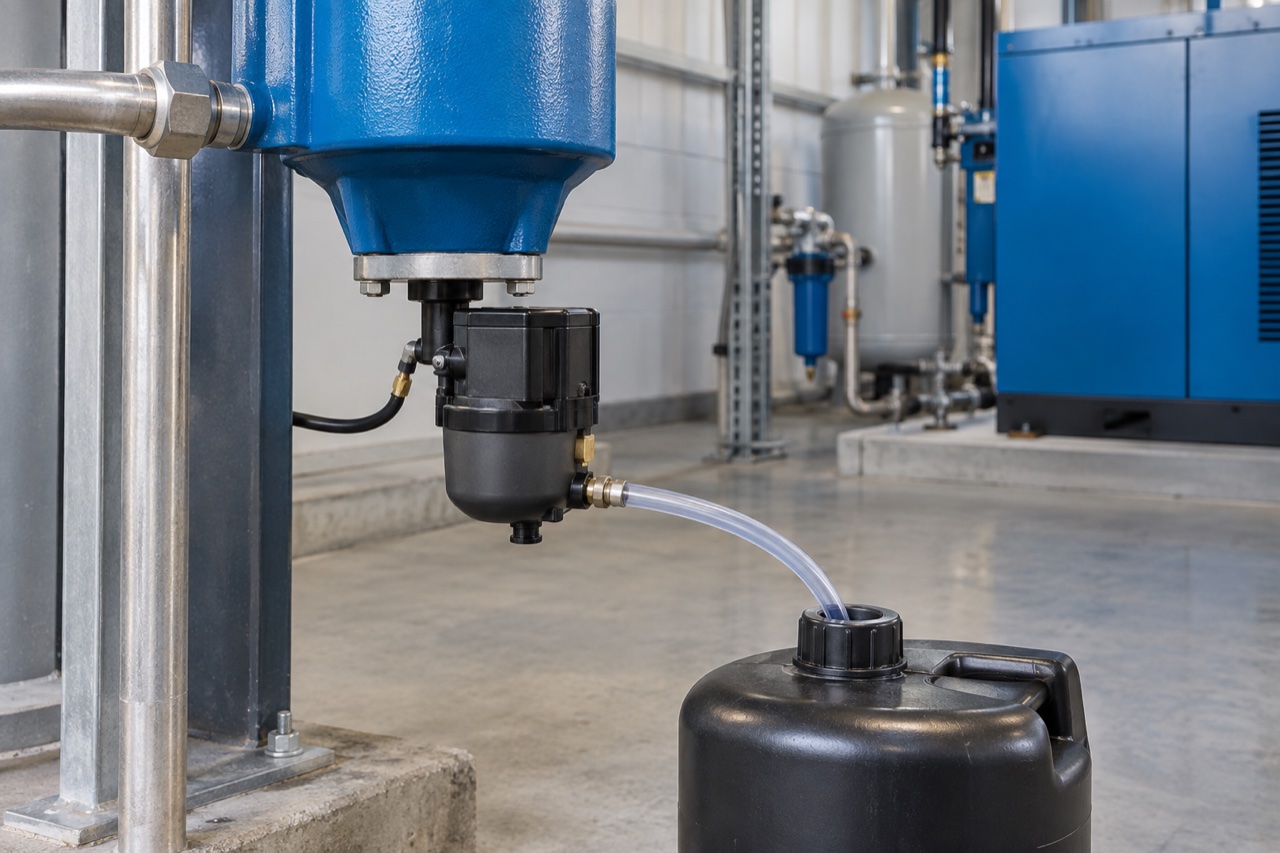

Проверку проводят по инструкции, не отворачивая колбу под давлением. Маслосодержащий конденсат собирают и обрабатывают предусмотренным способом; его не сливают произвольно на пол или в канализацию. Постоянно приоткрытый кран как замена исправному дренажу расходует сжатый воздух и не является хорошим решением.

Причина 3: превышены условия осушителя

Производительность осушителя указывается для определённых входных температуры, давления и расхода. Если воздух поступает горячее расчётного или расход вырос, аппарат может не обеспечивать требуемую точку росы. То же относится к недостаточному охлаждению и загрязнению обслуживаемых узлов.

Сверьте фактические условия с паспортом и поправочными коэффициентами. Посмотрите, не открыта ли обходная линия, нет ли аварийного сигнала, обслуживаются ли фильтры и дренаж. У адсорбционных и мембранных решений проверяют соответствующие их конструкции режимы и подготовку воздуха.

Не оценивайте состояние только по тому, что аппарат включён и издаёт обычный звук. Результат подтверждается требуемым качеством воздуха в рабочем режиме. Работы с холодильным контуром, электрооборудованием и сорбентом выполняют по процедуре сервиса.

Причина 4: вода хранится в самой магистрали

После устранения источника влаги жидкость может ещё оставаться в трубопроводе, тупиковых ответвлениях и нижних точках. При возобновлении потока её переносит к потребителю. Поэтому мгновенное появление нескольких капель после ремонта не всегда означает, что новая подготовка не работает.

Обследуйте трассу: низкие участки, уклоны, точки отбора, дренажи и неиспользуемые ветки. Способ удаления накопленной жидкости и схема переделки определяются устройством сети. Не продувайте загрязнение через чувствительные клапаны и не направляйте выхлоп в рабочую зону.

Если в старой металлической магистрали появляются ржавчина и вода, оценивают состояние труб, а не только ставят более тонкий фильтр у станка. Загрязнение увеличивает сопротивление и ускоряет обслуживание. Совместно проверяют потери давления в пневмолинии.

Причина 5: местное охлаждение после подготовки

Воздух может пройти тёплый участок, затем попасть в холодное помещение, наружную трубу или зону интенсивного охлаждения. Именно там условия достигают точки росы. Утепление иногда уменьшает теплопередачу, но само по себе не удаляет водяной пар и не гарантирует сухость при длительном охлаждении.

Сравните температуру наиболее холодного участка с фактической точкой росы при соответствующем давлении. Учитывайте сезонный минимум и остановки оборудования. Решение может включать подходящее осушение, изменение трассы или локальную обработку; выбор зависит от задачи, а не от одного универсального совета.

Особенно важно заранее оценить риск замерзания в клапанах и выпускных участках. Лёд меняет проход и работу управления. Не пытайтесь компенсировать такую проблему повышением давления или прогревом случайным открытым источником тепла.

Пошаговая проверка: от компрессора до потребителя

1. Запишите, где и когда обнаружена вода, какой расход и температура были в этот момент.
2. Проверьте охлаждение, ресивер и предусмотренные точки отделения жидкости.
3. Убедитесь в работоспособности каждого дренажа и свободном отводе.
4. Сверьте режим осушителя с фактическим расходом и входной температурой.
5. Измерьте качество воздуха подходящим способом, включая точку росы при необходимости.
6. Осмотрите холодные и низкие участки линии, а также обходные соединения.
7. Проверьте результат на полной нагрузке и после обычной паузы.

Полезно вести короткий журнал наблюдений. Изменение сразу нескольких компонентов затрудняет оценку. Например, новая колба может временно скрыть переполнение, но не исправить неработающий слив; новый фильтр может собрать старую воду, не снизив содержание пара.

Как составить требования к подготовке воздуха

Начните с паспорта потребителя: допустимые загрязнения, влажность, содержание масла, давление и расход. Затем учитывают самую холодную точку маршрута, пиковую нагрузку и возможность обслуживания. Для ответственных задач класс качества и метод контроля задаются проектом.

Одна маркировка «5 мкм» не описывает все показатели качества по ISO 8573-1. Частицы, вода и масло рассматриваются раздельно. Не переносите требования обычного пневмоцилиндра на покраску, измерительное оборудование, пищевой процесс или дыхательный воздух.

В каталоге подготовки воздуха подбирают фильтры, регуляторы и совместимые узлы. Если требуется осушитель или специальная ступень, сначала уточняют техническое задание. Покупка очередного фильтра без установления формы влаги может не дать ожидаемого результата.

Итог

Сначала отделите проблему жидкой воды от проблемы водяного пара, затем проверьте дренаж, осушение и холодные участки. Это различие подтверждается материалом SMC о подготовке воздуха. Выбранная система должна обеспечивать требуемое качество в реальных условиях, а не просто содержать прозрачную колбу с фильтром.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
