Почему пневмоцилиндр движется рывками или не доходит до конца

Пневмоцилиндр может дёргаться, останавливаться перед концом хода или работать нормально только без нагрузки. Причина не обязательно внутри цилиндра: похожее поведение дают перекос механизма, недостаточный расход, неправильная настройка дросселя и затруднённый выпуск воздуха.

Диагностику начинают с описания симптома и проверки механики, затем переходят к давлениям, потокам и управлению. Ниже приведён порядок поиска, который помогает локализовать причину и не менять исправные детали. Испытания выполняют с учётом движения нагрузки и требований обслуживаемой машины.

Сначала точно опишите симптом

Различайте рывок при старте, периодическое прерывистое движение, замедление в конце и полную остановку. Запишите, в каком направлении возникает проблема, есть ли нагрузка, сколько машина работала до отказа и меняется ли поведение после прогрева.

Если неисправность появилась после обслуживания, восстановите последовательность изменений: замена трубки, перестановка дросселя, подключение катушки, изменение давления или программы. Один неверно ориентированный регулятор потока способен изменить весь цикл. Полезно сравнить фактическую сборку с типовой схемой подключения.

Обеспечьте безопасные условия проверки

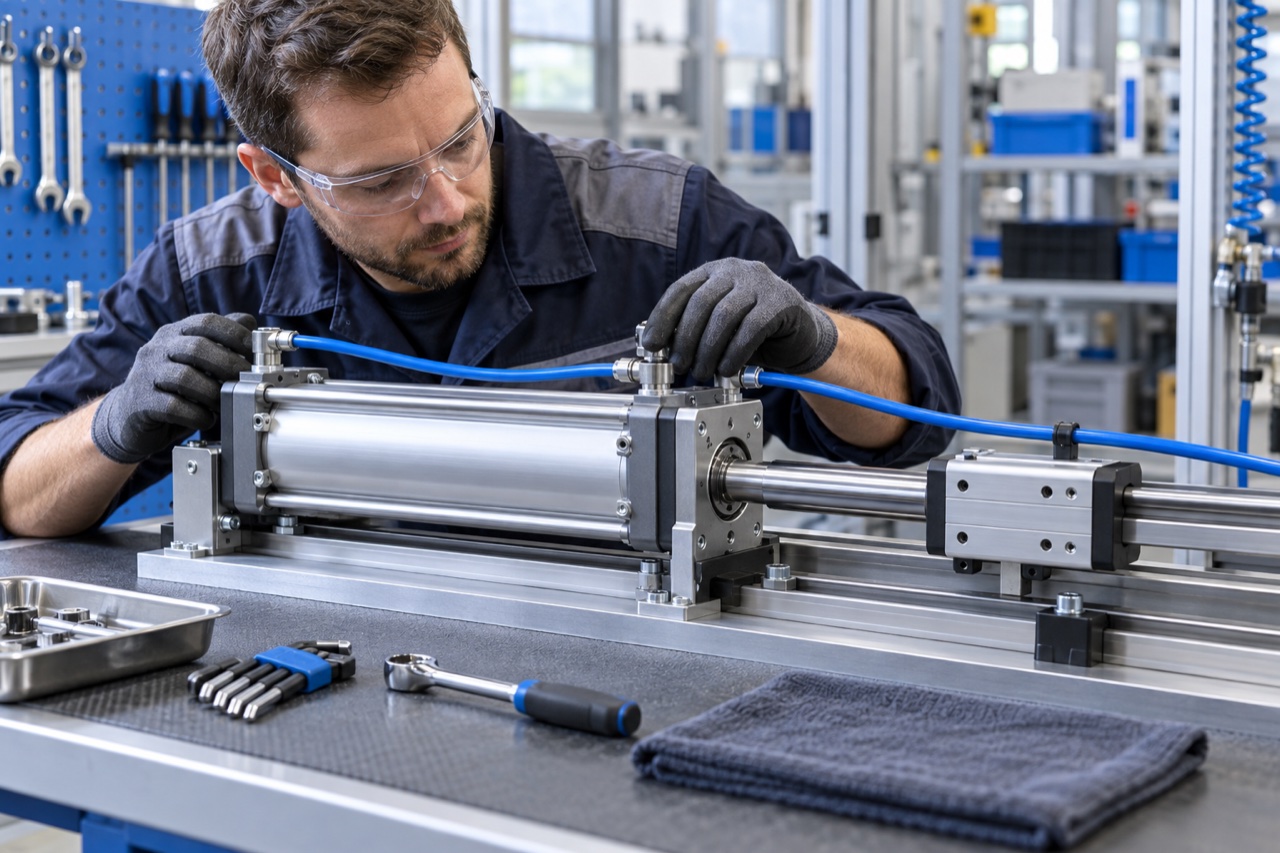

Перед разборкой изолируют подачу воздуха и электроэнергии в предусмотренном порядке, сбрасывают остаточное давление и механически фиксируют способную перемещаться нагрузку. Нулевое показание у входного регулятора не доказывает отсутствие воздуха в закрытых полостях.

При измерении работающего цикла используют установленные заранее точки подключения и держатся вне зоны движения. Ручное переключение клапана может обойти часть программной логики. Не отсоединяйте трубку на ходу, чтобы «посмотреть, идёт ли воздух»: так можно вызвать неконтролируемое движение и получить неверный диагностический вывод.

Причина 1: боковая нагрузка и перекос

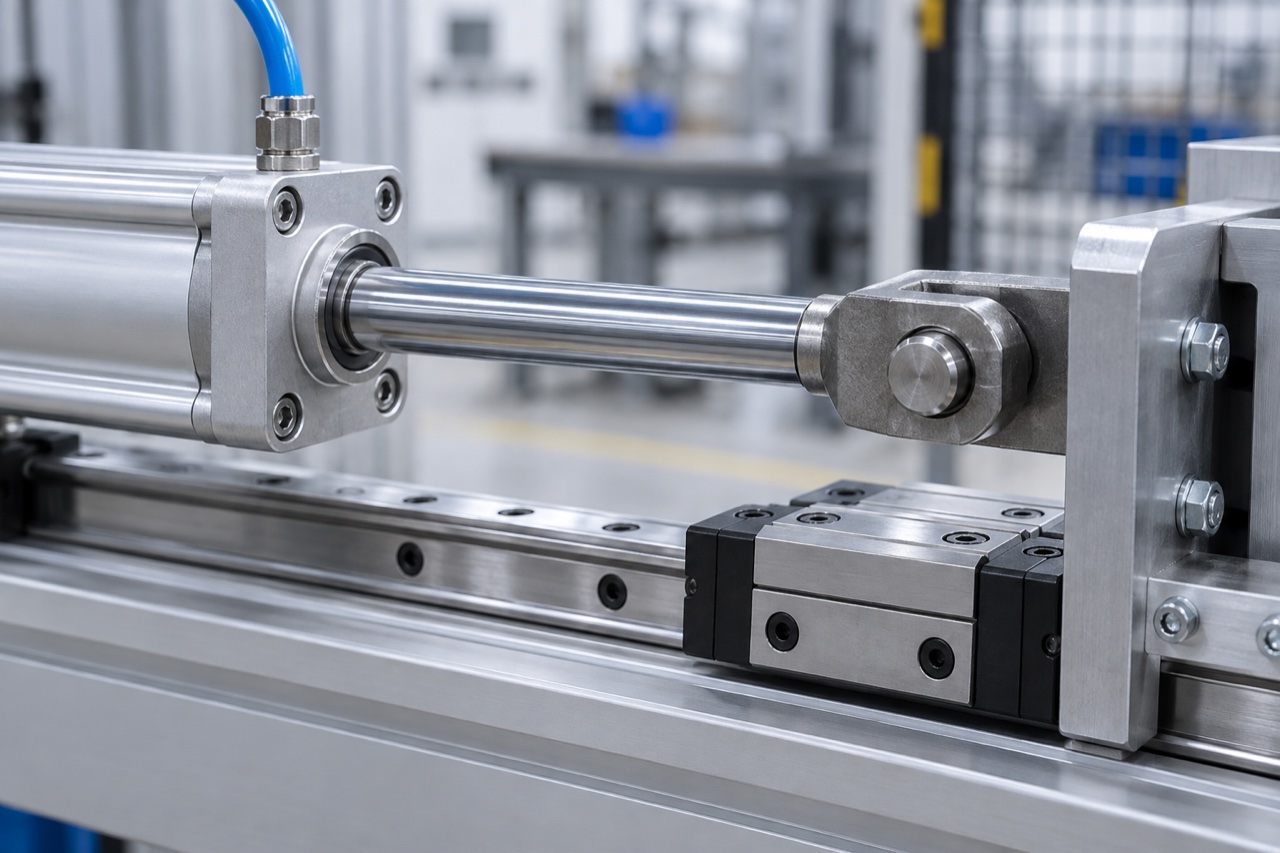

Цилиндр рассчитан на определённый способ передачи силы. Несоосные опоры, тугой шарнир, погнутая тяга или заедающая направляющая создают нагрузку на шток и уплотнения. При росте давления механизм иногда проходит тугой участок, но износ продолжает ускоряться.

Осмотрите крепления, следы трения и состояние направляющей. Проверьте, не используется ли шток как направляющий элемент для массы, которую должен нести отдельный узел. Проверку свободы механического хода выполняют способом, предусмотренным изготовителем; тяжёлую нагрузку нельзя просто отсоединять без опоры.

Причина 2: недостаток реального усилия

Теоретическая сила определяется давлением и площадью, но реальный запас уменьшают трение, противодавление и внешняя нагрузка. На втягивании работает кольцевая площадь, поэтому сила ниже, чем при выдвижении при одинаковых давлениях. Нагрузка, которую цилиндр уверенно толкает, не обязательно так же уверенно втягивается.

Сравните расчёт с формулой усилия пневмоцилиндра. Давление для оценки берут у полостей в соответствующий момент, а не по настройке компрессора. Если запас мал, рассматривают изменение механики или размера привода, а не бесконтрольное превышение допустимого давления.

Причина 3: недостаточный расход

Воздух может поступать через слишком тонкую или длинную трубку, узкий фитинг и распределитель с недостаточным проходом. В покое давление выравнивается, поэтому одиночное измерение без движения не обнаруживает проблему. Особенно характерна просадка при быстром ходе или работе нескольких приводов одновременно.

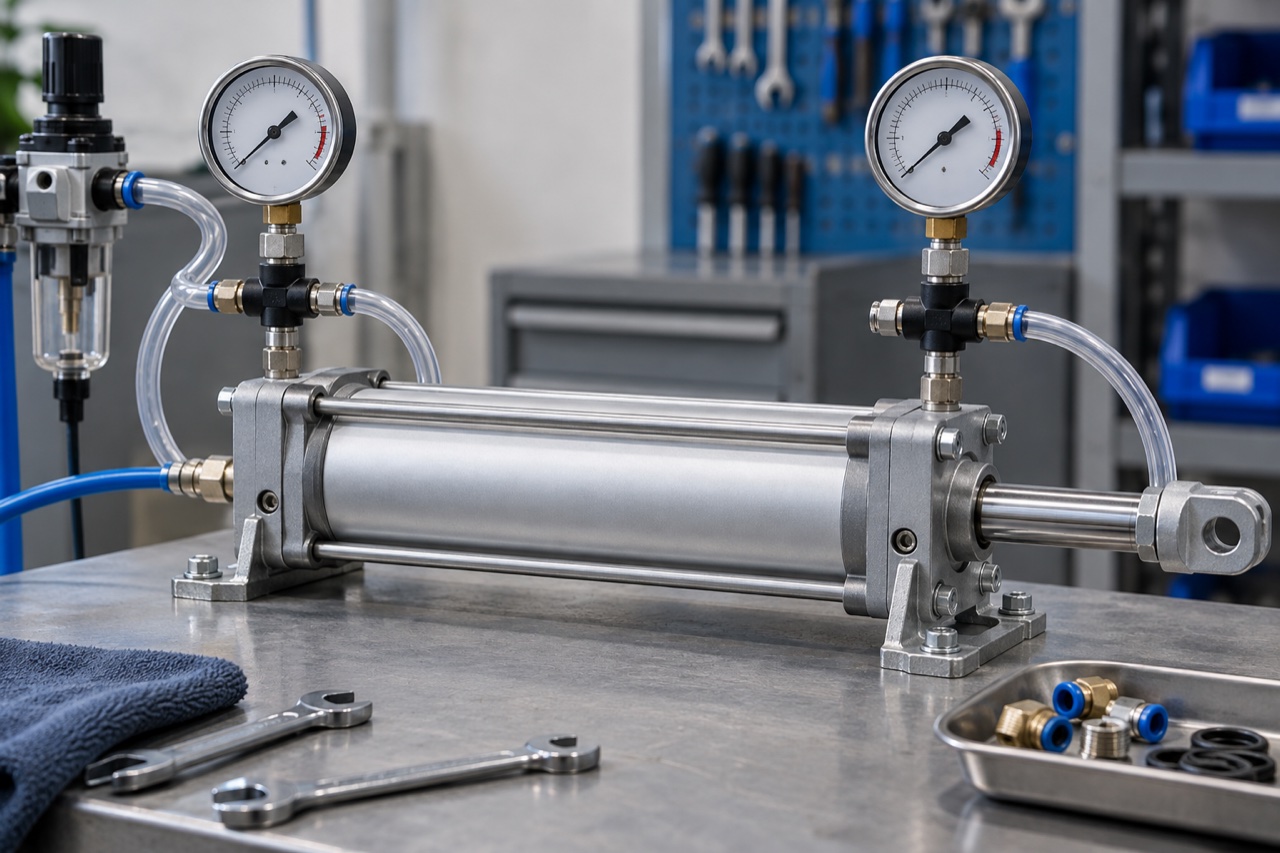

Проверьте давление до и после ограничивающего участка в одном режиме. Измерьте время хода, осмотрите перегибы и пережатые стяжками трубки. Для исправления используют подбор диаметра по расходу и длине, а также проверяют характеристику клапана. Замена только одного короткого отрезка не поможет, если ограничение находится раньше.

Причина 4: неправильное дросселирование

У двусторонних цилиндров часто регулируют выпуск воздуха из полости, обеспечивая свободное наполнение противоположной. Если дроссель с обратным клапаном установлен наоборот, ограничивается подача. На малой скорости это может усиливать неравномерность движения, особенно при переменной нагрузке.

Проверьте условное обозначение и направление потока на каждом фитинге. Запишите исходную настройку и меняйте её небольшими шагами. Полностью закрытый дроссель не является точной системой удержания. Подробнее функции рассмотрены в статье о пневмодросселях.

Причина 5: движение на слишком малой скорости

Уплотнения и механические пары имеют трение покоя и трение движения. Давление накапливается, пока сила не преодолеет начальное сопротивление, затем шток сдвигается и снова останавливается. Такой режим называют прерывистым скольжением, или stick-slip. Он особенно заметен при очень медленном ходе и небольшом запасе силы.

Не существует одного положения винта, которое гарантирует плавность любого цилиндра. Проверяют минимальную скорость серии, нагрузку, направляющие и способ регулирования. Для действительно медленного равномерного движения могут потребоваться специальный цилиндр, другая система управления или иной тип привода. Подбор должен опираться на требуемую точность и паспортные характеристики.

Причина 6: ограниченный выхлоп

Загрязнённый глушитель, узкий выпускной канал и слишком маленький коллектор создают противодавление. Оно уменьшает результирующую силу и мешает освобождению полости. Иногда одновременно нарушается работа соседних клапанов, подключённых к общей линии выхлопа.

Осмотрите глушители и сравните их расходную характеристику с режимом системы. Контроль проводят предусмотренным способом с сохранением требований по шуму и выпуску. Полное руководство есть в статье о выборе пневматического глушителя. Постоянно работать с открытым выпуском вместо устранения причины не следует.

Причина 7: неверная настройка демпфирования

Регулируемая амортизация действует у конца хода. Если она слишком закрыта, последняя часть перемещения может замедлиться до неприемлемого уровня. Если слишком открыта, возникает удар. Остановка возле крышки не всегда связана с недостаточным расходом основной линии.

Сверьте настройку с массой, скоростью и допустимой энергией серии. Не путайте винт демпфирования с регулятором скорости. Если цилиндр имеет только эластичные буферы, регулировочного винта может не быть. Принудительное вращение похожей пробки способно нарушить герметичность.

Причина 8: утечки и износ

Внешняя утечка у штока или соединения уменьшает доступную подачу, а внутренняя между полостями меняет баланс давления. Признаками могут быть расход при остановке, ухудшение удержания и изменение времени хода. Однако один звук на выхлопе не позволяет без проверки обвинить поршневое уплотнение: воздух может пропускать распределитель.

Локализацию выполняют по методике изготовителя, учитывая запертые объёмы и нагрузку. Проверяют поверхность штока, загрязнение и состояние соединений. Ремкомплект выбирают по точной серии и размеру; случайная замена похожих колец может изменить трение и совместимость со средой.

Причина 9: загрязнение и качество воздуха

Вода, частицы и неподходящее масло могут нарушать работу клапана и уплотнений. Проверяют колбу фильтра, дренаж и историю замены элементов. Если после фильтра снова появляется вода, нужен анализ точки росы, а не только более тонкий картридж.

Используйте рекомендации по подготовке воздуха. Добавлять масло в ранее несмазываемую систему без требования изготовителя не стоит. Причину нестабильности это может не устранить, зато изменит условия работы уплотнений.

Причина 10: управление и датчики

Цилиндр иногда не доходит до конца потому, что команда снимается раньше. Проверяют таймер, положение датчика, проводку и последовательность сигналов. Индикатор концевика не всегда подтверждает физический упор: зона срабатывания может находиться до конечного положения.

Если команда сохраняется, но клапан не меняет потоки, переходят к диагностике пневмораспределителя. Для двухкатушечного исполнения проверяют обе команды и отсутствие конфликтного управления. После замены датчика или клапана сверяют не только разъём, но и электрический тип.

Как вести диагностику без случайных замен

Зафиксируйте исходное состояние: время хода, давление, нагрузку и условия появления. Сначала исключите механические ограничения, затем проверьте давление под расходом, выпуск и настройки. После каждого изменения повторяйте одинаковый цикл. Одновременная замена дросселя, трубки и давления не позволяет понять причину.

Если нужен новый привод, передайте поставщику размеры, ход, нагрузку, скорость и тип крепления. Каталог пневмоцилиндров помогает выбрать исполнение, но правильность подбора подтверждают расчётом и техническими данными. Цель ремонта — восстановить устойчивую работу в заданных условиях.

Технический ориентир: Техническое руководство SMC по цилиндрам. Для подбора и монтажа используйте паспорт конкретной модели и требования обслуживаемого оборудования.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
