Резьбы G, R, Rc и NPT в пневматике: как определить размер и совместимость

Обозначение «резьба 1/4» не описывает соединение полностью. У фитингов для пневматики встречаются цилиндрические и конические резьбы разных стандартов. Внешне похожие детали иногда удаётся соединить на несколько витков, но это ещё не подтверждает совместимость и герметичность.

Для правильного подбора определяют систему резьбы, размер, шаг, наружное или внутреннее исполнение и способ уплотнения. Разберём обозначения G, R, Rc, Rp и NPT, порядок измерений и ошибки, из-за которых новый фитинг начинает пропускать воздух или повреждает корпус оборудования.

Чем отличаются резьбовые стандарты

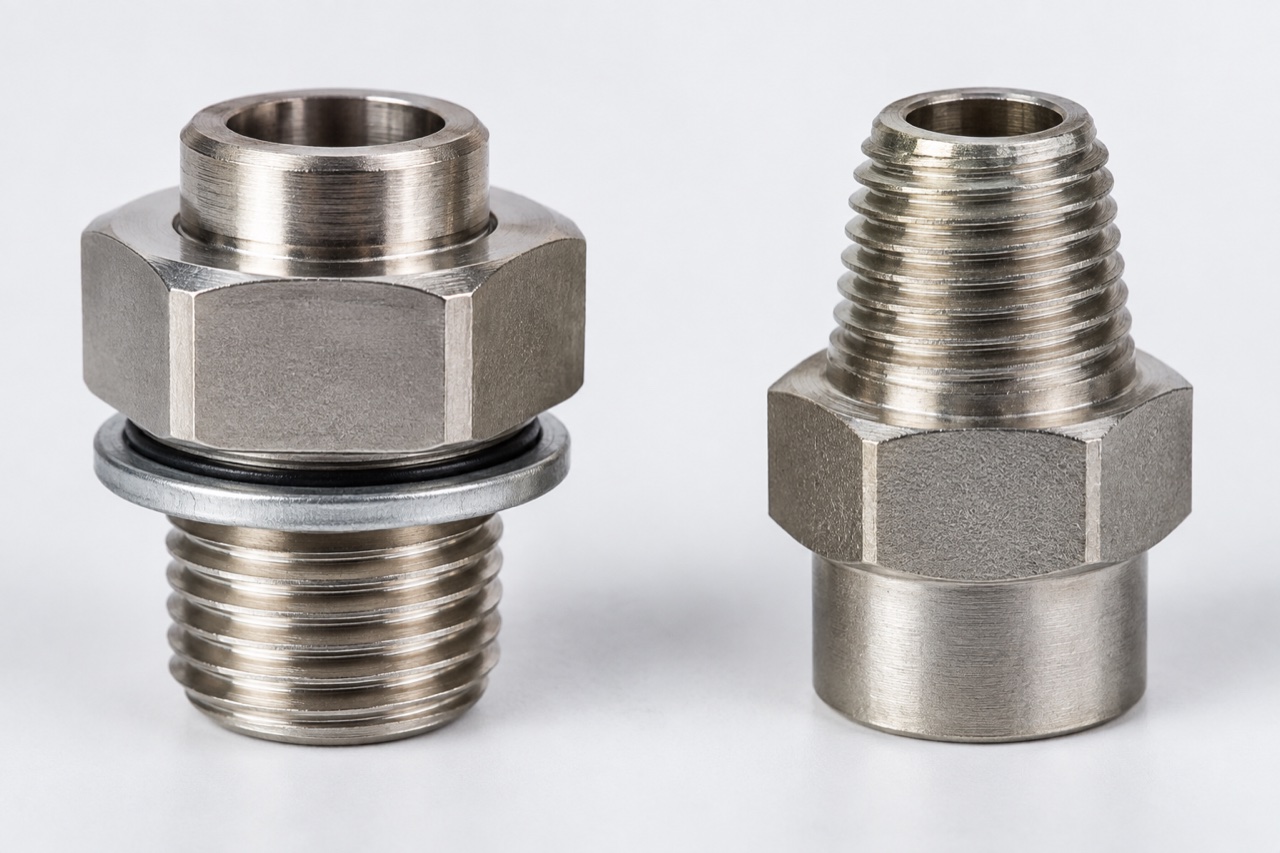

Буква G обычно обозначает цилиндрическую трубную резьбу семейства BSPP. Её профиль имеет угол 55°. Герметичность соединения обеспечивается предусмотренной конструкцией прокладкой, кольцом или уплотняющей поверхностью. Само совпадение витков не создаёт необходимое уплотнение.

R обозначает наружную коническую трубную резьбу; Rc — внутреннюю коническую, Rp — внутреннюю цилиндрическую резьбу для предусмотренного стандартом соединения с уплотнением по резьбе. Эти обозначения относятся к другой задаче уплотнения, поэтому буквы G и Rp нельзя без проверки считать одинаковыми портами.

NPT — американская коническая трубная резьба с углом профиля 60°. Отличаются профиль, а для некоторых размеров и шаг. В частности, близость диаметров не разрешает соединять NPT с R или G. Переход выполняют специально предназначенным адаптером.

Почему 1/4 дюйма не равно диаметру 6,35 мм

В трубной резьбе дробное обозначение является условным размером, исторически связанным с трубопроводом. Оно не представляет наружный диаметр резьбы в прямом пересчёте дюймов в миллиметры. Например, наружный диаметр цилиндрической G1/4 составляет приблизительно 13,16 мм, а не 6,35 мм.

У конического изделия показание штангенциркуля зависит от места измерения. Поэтому справочное значение нельзя использовать как единственный способ распознавания. Для уверенного вывода нужен шагомер и сопоставление с технической таблицей, а для ответственного контроля — подходящие калибры.

Это справочные номинальные размеры наружной цилиндрической резьбы. Они помогают предварительной идентификации, но не задают производственные допуски и не подтверждают пригодность повреждённой детали. Для NPT используют отдельную таблицу; переносить значения BSP нельзя.

Как читать маркировку фитинга

В обозначении могут одновременно присутствовать размер трубки и резьба. Например, «8 — G1/4» обычно описывает соединение трубки с наружным диаметром 8 мм с резьбовым портом G1/4. Внутренний проход трубки из такой надписи не следует.

Также проверяют пол резьбы: наружная вкручивается в порт, внутренняя принимает ответную деталь. У углового фитинга важны монтажная ориентация и допустимость поворота корпуса. Поворотная установочная часть не всегда рассчитана на постоянное вращение во время работы машины.

Для цанговой стороны есть отдельная инструкция по определению диаметра пневмотрубки. Смешивать размер трубки 6 мм с трубной резьбой 1/8 недопустимо: это разные характеристики одного изделия.

Подготовка к измерению

Остановите оборудование, изолируйте подачу и удалите остаточное давление. Зафиксируйте положение старого соединения и маркировку корпуса. Снимайте фитинг подходящим ключом за предусмотренные грани; вращение за пластиковую цангу способно повредить изделие.

Очистите витки от остатков уплотнителя, не царапая их. Подготовьте штангенциркуль, резьбомер и документацию оборудования. Если резьба замята, сильно изношена или залита герметиком, измерение по ней может дать ошибочный результат. В таком случае ищут артикул порта или неповреждённый образец той же серии.

Пошаговое определение резьбы

1. Найдите маркировку на фитинге и паспорт сопрягаемого порта.
2. Определите, какая резьба перед вами: наружная или внутренняя.

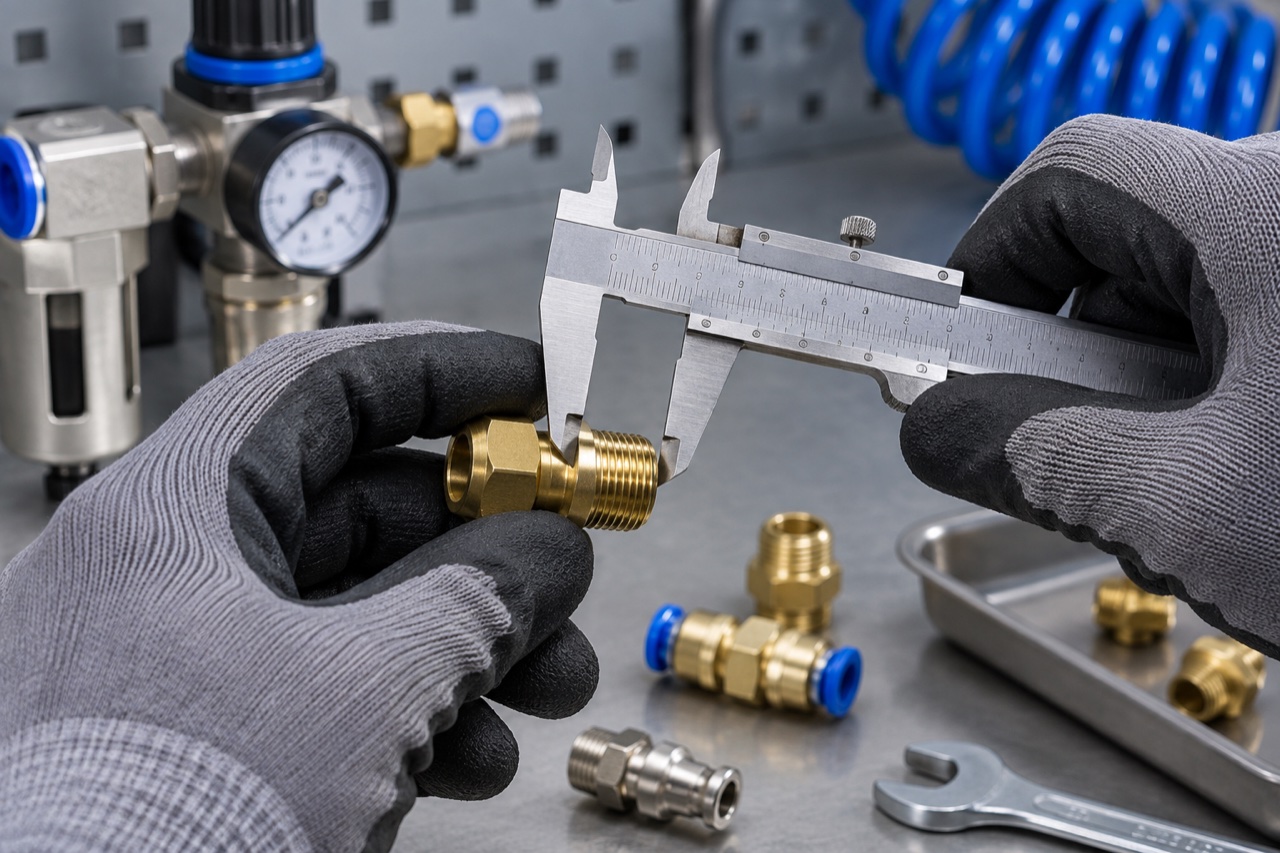

3. Для наружной детали измерьте диаметр в нескольких сечениях, чтобы заметить конусность.

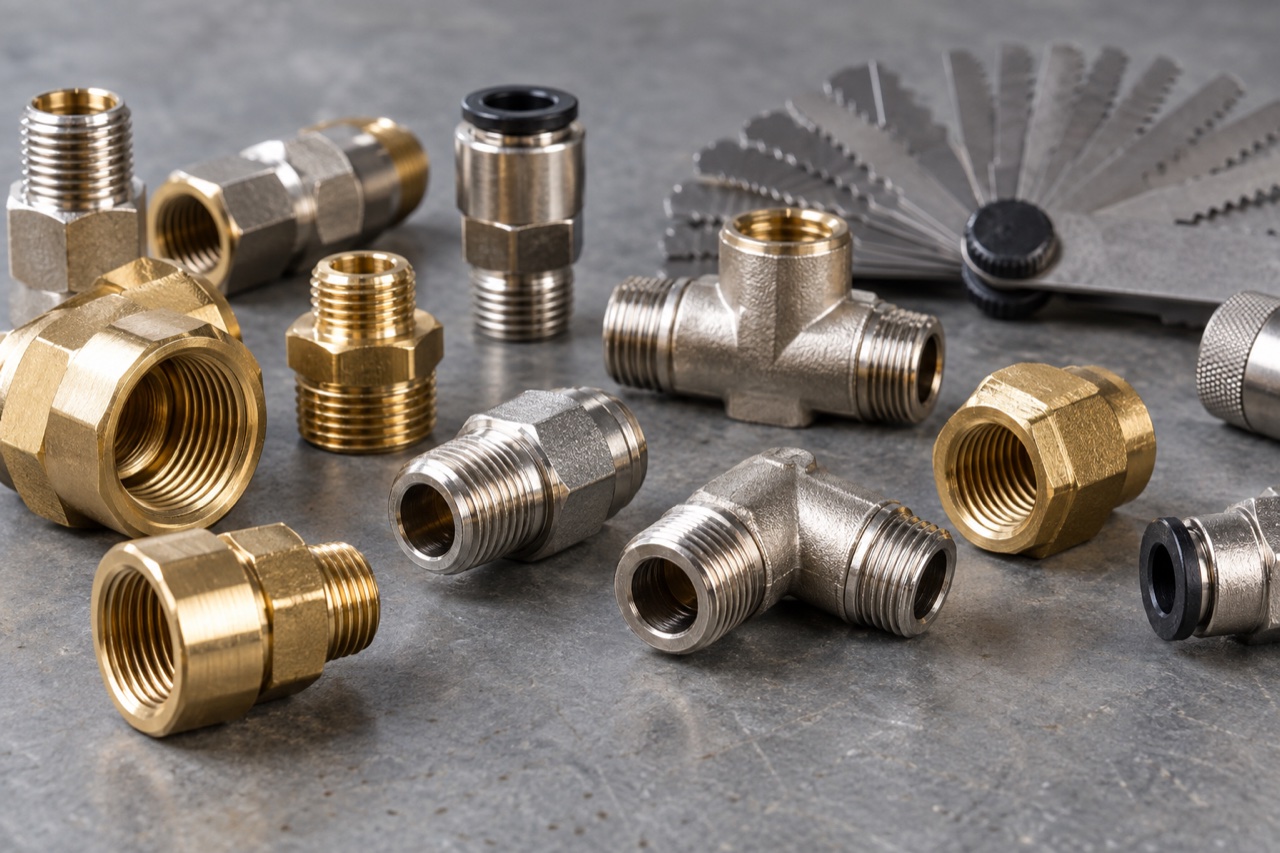

4. Подберите лепесток резьбомера, который совпадает с профилем без просвета и перекоса.
5. Сравните диаметр, шаг и форму с таблицей нужного стандарта.
6. Проверьте место уплотнения и необходимый тип ответного элемента.
7. При сомнениях используйте калибр или уточните параметры по артикулу изготовителя.

Пробное вкручивание не заменяет измерение. Несовместимые детали могут зацепиться первыми витками, после чего возникает сопротивление и начинается деформация. Особенно легко повредить внутреннюю резьбу алюминиевого или пластикового корпуса более твёрдым латунным или стальным фитингом.

Чем уплотнять цилиндрическую G

Сначала смотрят конструкцию соединения. У фитинга может быть заводское кольцо под буртом, плоская прокладка, комбинированная шайба или специальная уплотняющая геометрия. Порт должен иметь подходящую поверхность для этого уплотнения. Поцарапанный торец корпуса способен вызвать течь при исправной резьбе.

Не стоит автоматически наматывать ленту на G-фитинг с кольцом, пытаясь компенсировать неправильную посадочную поверхность. Это может изменить глубину установки и создать ложное ощущение затяжки. При замене проверяют состояние кольца, его материал и совместимость с температурой и средой.

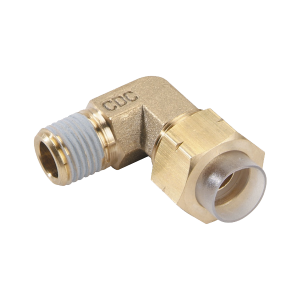

Как герметизировать коническую резьбу

Для согласованной пары применяют уплотнитель, разрешённый изготовителем. Это может быть заводское покрытие или подходящий резьбовой состав. Тип и количество зависят от материалов корпуса, рабочей среды и технологии сборки. Универсального момента затяжки для всех фитингов одного размера нет.

Частицы уплотнителя не должны попадать в проход. Они способны заблокировать малые каналы распределителя или регулятора. При повторной сборке остатки старого состава удаляют по инструкции. Перетяжка конического фитинга создаёт распирающее усилие и может привести к трещине корпуса даже после первоначально успешной проверки.

Какие сочетания нельзя считать взаимозаменяемыми

G и NPT, R и NPT, метрическую резьбу и внешне похожую трубную не соединяют без адаптера. Даже если шаг совпал на выбранном размере, угол профиля и допуски остаются разными. Для R с внутренним портом следует проверять именно документацию на предусмотренное сопряжение, а не предполагать совместимость со всяким цилиндрическим отверстием.

Не путайте также NPT и NPTF: назначение и требования к уплотнению различаются. Если маркировка неполная, лучше запросить полное обозначение. Экономия на переходнике редко оправдывает повреждение резьбы распределителя или фильтра-регулятора.

Переходник тоже ограничивает расход

У адаптера проверяют не только две резьбы. Важны внутреннее проходное сечение, рабочее давление, температура и материал уплотнений. Цепочка из нескольких переходников увеличивает длину, количество мест утечки и сопротивление потоку.

Для высокоскоростного цилиндра узкий переход может стать причиной просадки давления. Связь компонентов разобрана в статье о выборе пневмораспределителя, а поиск ограничивающего участка — в материале о потерях давления. По возможности выбирают фитинг нужной конфигурации без лишних промежуточных соединений.

Проверка собранного соединения

После монтажа подавайте давление постепенно в предусмотренном порядке. Соединение проверяют разрешённым составом для обнаружения утечек или прибором, затем контролируют в рабочем цикле. Течь может проявиться при вибрации или перемещении трубки, даже если в покое всё выглядит исправным.

Если утечка остаётся, сначала определите её место. Воздух между трубкой и цангой не устранить подтяжкой резьбы. Для этой зоны нужна проверка ровного реза и глубины вставки. Резьбовое соединение после обнаружения дефекта разбирают только после полного сброса давления.

Что сообщить при подборе

Укажите размер и стандарт обоих соединяемых элементов, наружное или внутреннее исполнение, размер трубки, среду и режим давления. Приложите фотографию маркировки и измерения шага. Если нужен угол или тройник, учитывайте место для ключа и свободный выход трубки.

В каталоге доступны пневматические фитинги, в том числе переходники. Выбранный артикул проверяют по полной спецификации, поскольку похожий корпус не гарантирует одинаковую резьбу.

Технический ориентир: Руководство Parker по трубным соединениям и резьбам. Для подбора и монтажа используйте паспорт конкретной модели и требования обслуживаемого оборудования.
