Как выбрать пневмораспределитель 3/2, 5/2 или 5/3: схемы и примеры подключения

Пневмораспределитель выбирают по тому, какие полости нужно соединять с подачей и выхлопом в каждом состоянии машины. Обозначения 3/2, 5/2 и 5/3 помогают прочитать функцию, но не сообщают расход, напряжение катушки или поведение при исчезновении воздуха. Ошибка в одном из этих параметров может сделать исправный клапан непригодным для задачи.

В этой статье разберём количество портов и положений, варианты центральной позиции, пружинный возврат и двустороннее управление. Примеры предназначены для понимания обычных рабочих схем. Функции безопасного останова и удержания нагрузки требуют отдельного проектирования.

Что означает дробное обозначение

Первая цифра указывает количество основных пневматических портов, вторая — количество положений переключающего элемента. У 3/2 три порта и два положения; у 5/2 пять портов и два положения; у 5/3 пять портов и три положения. Пилотные управляющие каналы обычно не входят в эту первую цифру.

На условном обозначении каждой позиции соответствует отдельный квадрат. Линии внутри показывают соединение каналов, заглушающие символы — перекрытые пути. Символ катушки, пружины, кнопки или пневмопилота объясняет, как выбирается позиция. Читать следует схему конкретного изделия, а не только число наименований в интернет-каталоге.

Как обозначаются порты

Буквенная маркировка встречается в разных вариантах, поэтому соответствие проверяют по символу на корпусе. Порт внешнего пилотного питания нельзя подменять рабочим выходом. Неиспользуемое технологическое отверстие закрывают только в том случае, когда это предусмотрено инструкцией.

Когда нужен распределитель 3/2

Типичный потребитель — цилиндр одностороннего действия с возвратной пружиной. В одном положении распределитель подаёт воздух в рабочую полость, в другом соединяет её с выхлопом. Пружина возвращает механизм, если нагрузка и условия работы позволяют выполнить возврат.

Нормально закрытая версия без управляющего воздействия обычно перекрывает подачу и соединяет выход с выхлопом. Нормально открытая подаёт воздух на выход в исходном состоянии. Термин «нормально» относится к состоянию, заданному конструкцией и обозначением, а не к наиболее частому положению во время производства.

Для обычного цилиндра двустороннего действия один 3/2 не выполняет все функции стандартной схемы. Подробное сравнение самих приводов есть в материале об односторонних и двусторонних цилиндрах.

Как работает 5/2

У пятилинейного двухпозиционного распределителя питание попеременно соединяется с одним из рабочих выходов, а другой выходит на выхлоп. Это позволяет поочерёдно наполнять две полости цилиндра. В типовой схеме один режим выдвигает шток, другой втягивает.

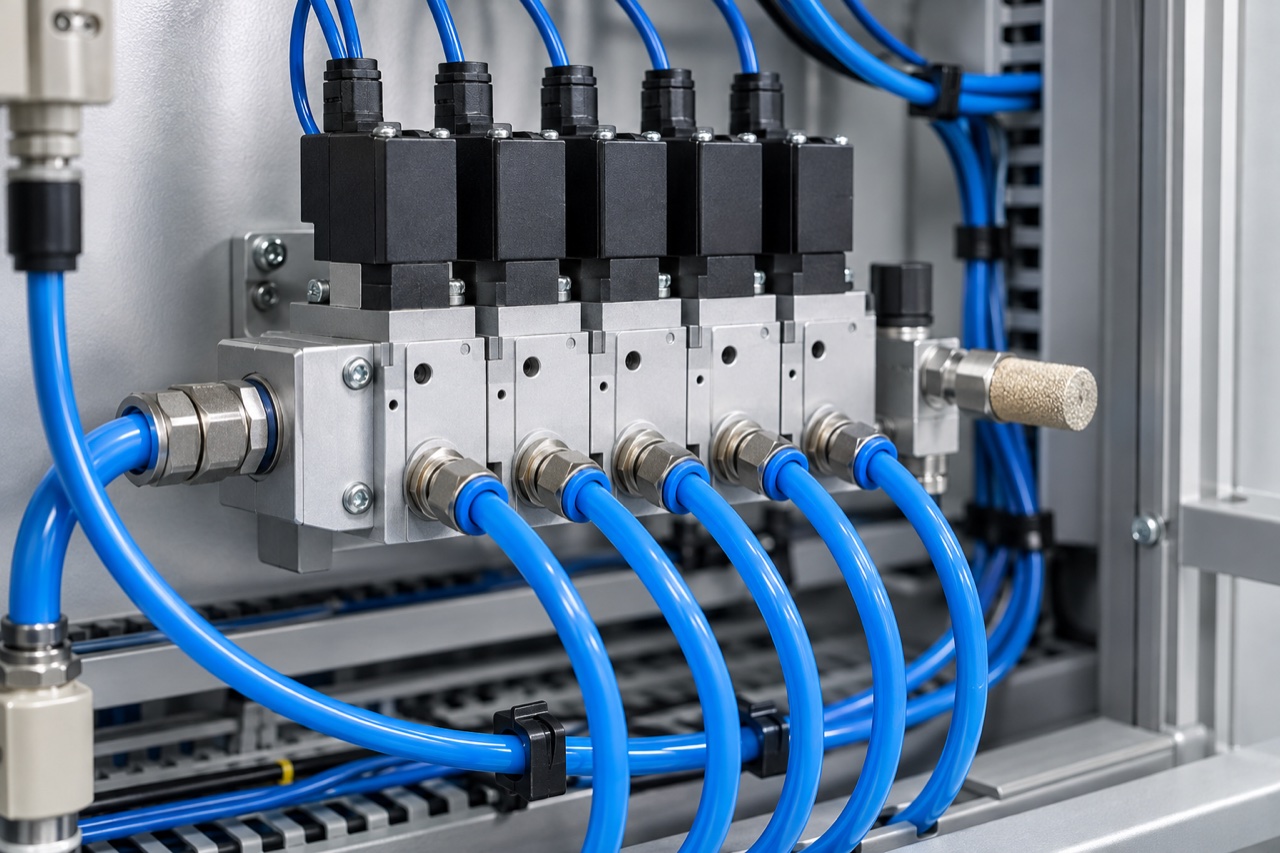

Два выхлопа позволяют организовать выпуск из каждой полости. Их нельзя просто заглушить: запертый воздух будет сопротивляться движению. Если выпуск объединяют на коллекторе, проверяют его пропускную способность и влияние противодавления на соседние клапаны. Глушитель выхлопа также подбирают по расходу, а не только по резьбе.

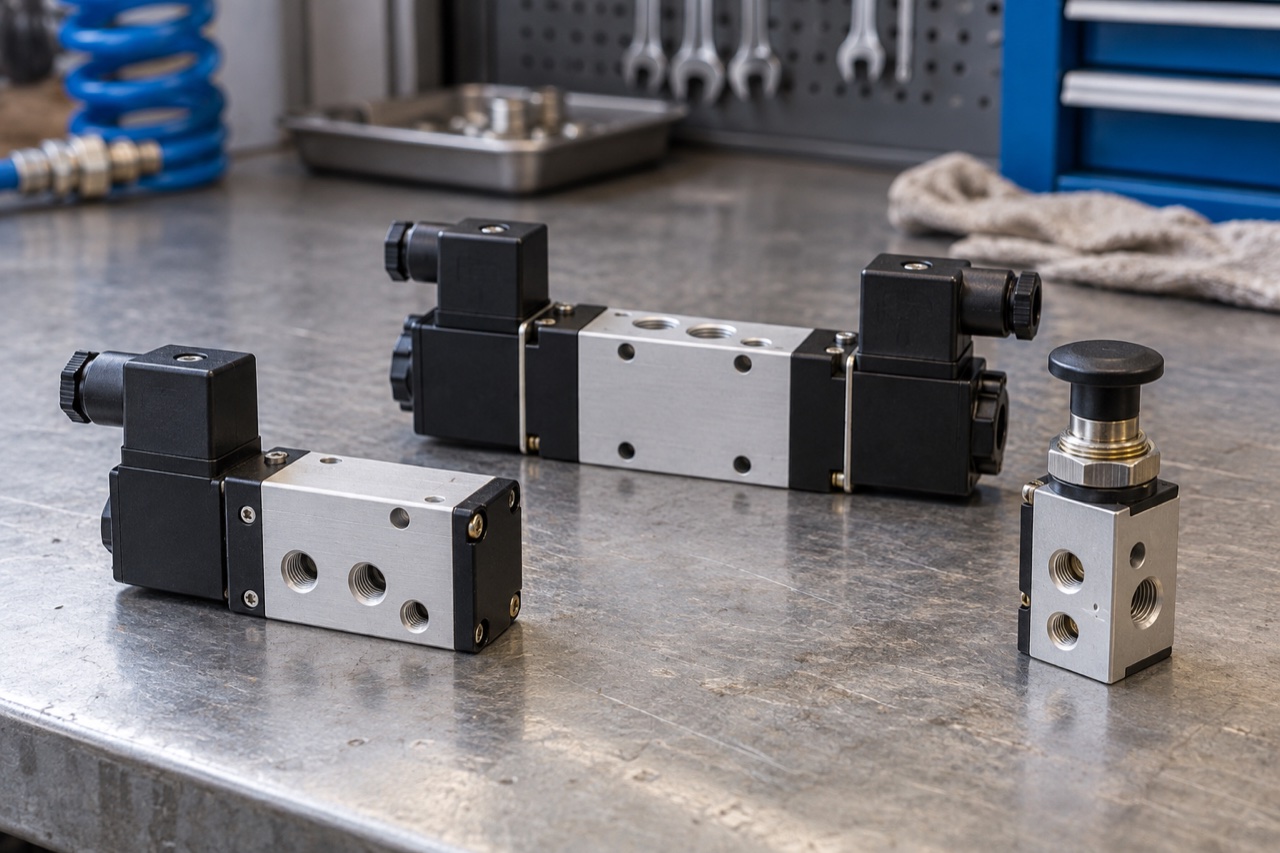

Одна катушка или две

Распределитель с одной катушкой и пружинным возвратом после снятия сигнала стремится вернуться в исходное положение. Однако поведение всей машины дополнительно зависит от давления, нагрузки и остальных клапанов. Нельзя обещать безопасное положение механизма только по наличию пружины.

Двухкатушечный 5/2 часто имеет память последней позиции. После снятия электрического сигнала он может остаться переключённым. Логика одновременного включения двух катушек и поведение при восстановлении питания определяются паспортом и системой управления. В программе предусматривают согласованную последовательность, не полагаясь на случайный приоритет.

Для чего используется 5/3

Пятилинейный трёхпозиционный распределитель добавляет центральное состояние. Оно выбирается конкретной схемой: закрытый центр, выхлопной центр или центр с подачей давления. Эти версии нельзя считать взаимозаменяемыми, даже если размеры корпуса и катушки одинаковы.

При закрытом центре основные каналы в среднем положении перекрыты. Воздух остаётся в полостях, но его сжимаемость и допустимые внутренние утечки не обеспечивают точной остановки или длительного неподвижного удержания. Для вертикальной нагрузки отдельно решают задачу предотвращения падения.

При выхлопном центре рабочие каналы соединяются с выпуском, а питание перекрывается. Цилиндр теряет пневматическое сопротивление, и внешняя нагрузка может его перемещать. При центре с давлением обе полости получают воздух. Из-за разницы площадей поршня и кольцевой полости силы не равны, поэтому это не нейтральное механическое удержание.

Прямое и пилотное управление

У клапана прямого действия электромагнит непосредственно перемещает рабочий элемент в пределах возможностей конструкции. У пилотно управляемого распределителя катушка переключает небольшой управляющий поток, а основной элемент перемещает давление воздуха.

Для внутреннего пилота может требоваться минимальное рабочее давление. При его отсутствии индикатор катушки светится, но основной клапан не переключается. Внешнее пилотное питание позволяет решать некоторые специальные задачи, если такое исполнение предусмотрено. Подключать дополнительный канал к произвольному отверстию нельзя.

Как проверить пропускную способность

Размер G1/4 не означает одинакового расхода у всех клапанов. Производитель может задавать номинальный расход, коэффициент Cv или параметры проводимости C и критического отношения давлений b. Сравнивать значения нужно при одинаковых условиях измерения. Литры фактического объёма и расход, приведённый к нормальным условиям, не подставляют как одно и то же.

Для цилиндра рассчитывают потребление и время наполнения. Средний расход за минуту помогает оценивать компрессор, а быстрый ход предъявляет пиковое требование к клапану. Подробности есть в статье о расходе воздуха пневмоцилиндра. Проверяют также расход из полости на выхлоп: ограничение может находиться именно там.

Электрические параметры

Сверяют номинальное напряжение, AC или DC, частоту для переменного тока, потребление, допустимый режим включения и тип разъёма. Катушки с одинаковым посадочным размером могут электрически различаться. У разъёмов с диодом или защитной схемой важны полярность и совместимость с выходом контроллера.

Напряжение оценивают под нагрузкой на разъёме, а не только у блока питания. Длинный кабель, слабый контакт и перегруженный источник вызывают просадку. Диагностика подробно разобрана в статье почему распределитель не переключается. Светодиод подтверждает ограниченный набор условий и не доказывает ход золотника.

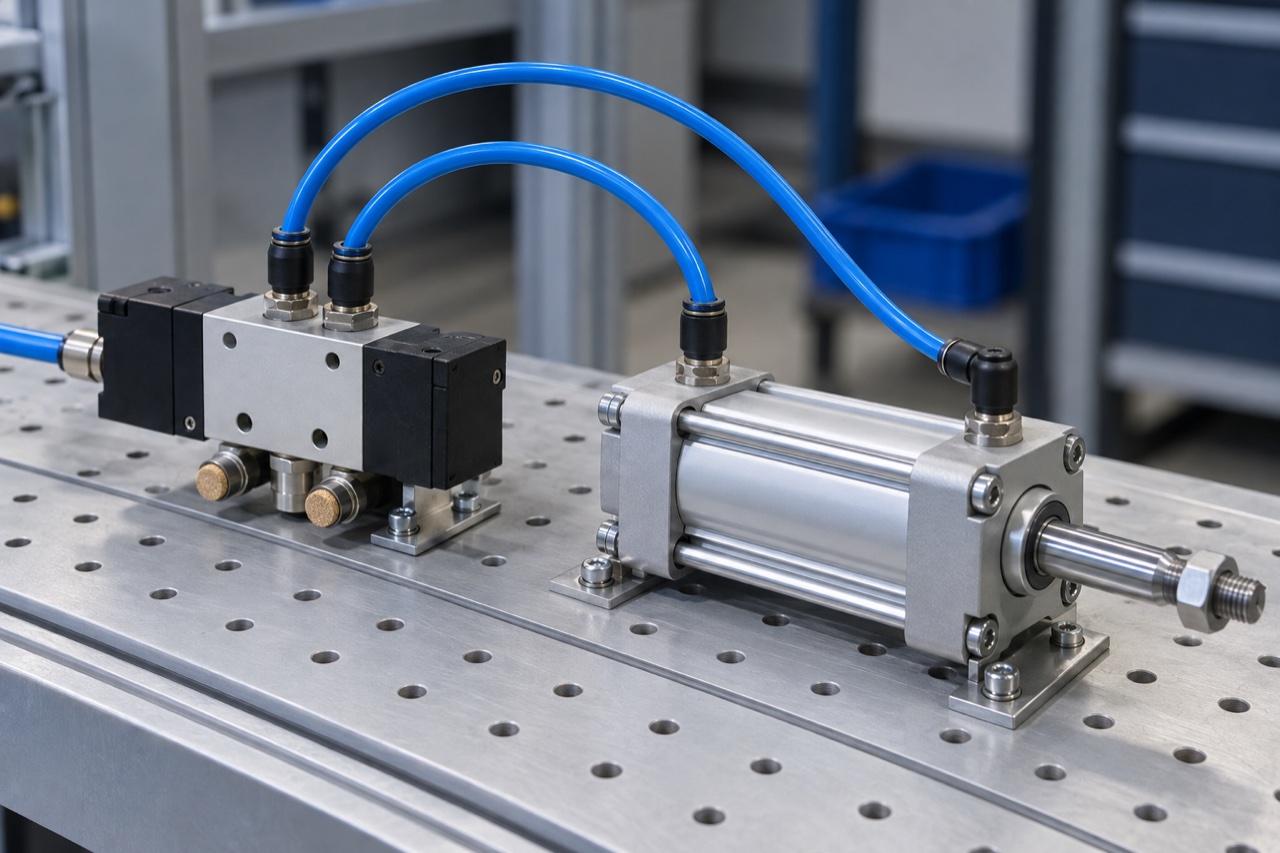

Пример подбора для горизонтального цилиндра

Допустим, требуется два конечных положения без промежуточной остановки. Сначала проверяют, что цилиндр двустороннего действия подходит по силе, ходу и скорости. Для переключения рассматривают 5/2. Затем выбирают возврат по снятию сигнала или память позиции в соответствии с алгоритмом станка.

После этого определяют расход, давление пилота, напряжение и монтаж. Клапан ставят достаточно близко к приводу, чтобы не увеличивать без необходимости объём трубок. На портах цилиндра предусматривают регулируемое ограничение скорости, если оно требуется. Последовательность сборки приведена в инструкции подключения двустороннего цилиндра.

Монтаж и ввод в работу

До установки очищают магистраль, проверяют подготовку воздуха и направление подключения. Резьбы определяют по полному обозначению; разные стандарты нельзя соединять усилием. Шланги маркируют, чтобы полости не поменялись местами при обслуживании.

Первый пуск проводят с ограждённой зоной движения и согласно инструкции машины. Проверяют прямой и обратный ход, реакцию на снятие команды, работу после остановки, скорость и утечки. Ручной дублёр может запускать механизм независимо от программы, поэтому его положение обязательно контролируют после проверки.

Как сформулировать заказ

В заявке указывают функцию 3/2, 5/2 или конкретный центр 5/3, тип возврата, давление, расход, напряжение и портовую схему. Дополнительно нужны резьба, способ монтажа, тип разъёма и требования к среде. При замене прикладывают полный артикул, поскольку один суффикс способен менять центральную позицию или пилот.

В разделе распределителей можно начать с разделения по способу управления. Для автоматической схемы проверяют модели с электро- и пневмоуправлением, для местного управления — соответствующее ручное или механическое исполнение.

Технический ориентир: Технический каталог распределителей SMC. Для подбора и монтажа используйте паспорт конкретной модели и требования обслуживаемого оборудования.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
