Глушитель пневматический: как выбрать и почему он влияет на скорость цилиндра

Пневматический глушитель кажется второстепенной деталью: его вкручивают в выпускной порт распределителя, чтобы уменьшить шум. Но через эту деталь выходит воздух из цилиндра. Если проход недостаточен или пористый элемент забит, выпуск затрудняется, противодавление растёт, а движение привода меняется.

Поэтому глушитель выбирают не только по резьбе и громкости. Важно проверить расход, допустимые условия, место установки и возможность обслуживания. Разберём, как связан выпуск воздуха со скоростью цилиндра и как отличить проблему глушителя от неисправности клапана.

Зачем нужен глушитель в пневмосистеме

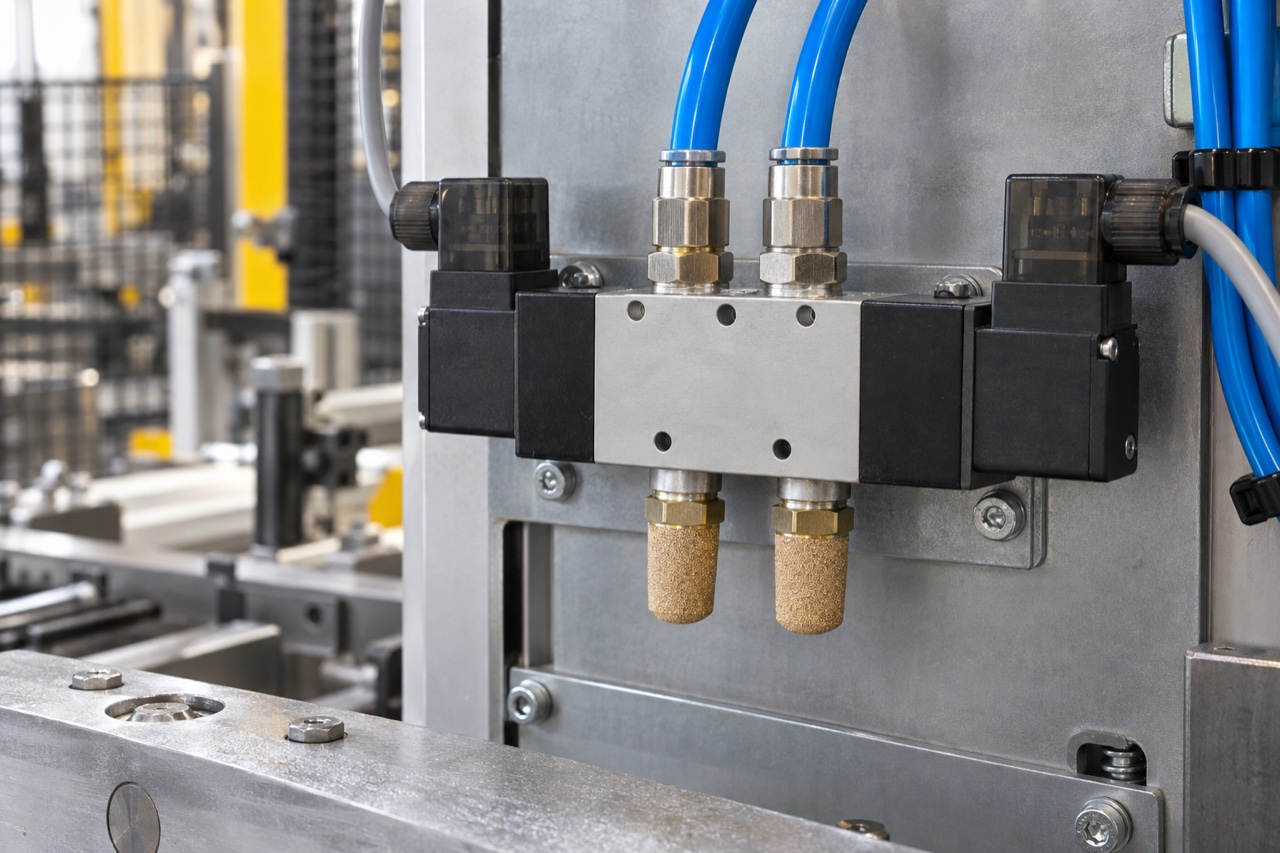

При выпуске сжатого воздуха в атмосферу возникает интенсивный шум. Глушитель распределяет поток через пористую структуру или специальный канал и снижает акустическое воздействие. В обычной схеме его ставят на выпускные порты распределителя; отдельные решения применяют на клапанах быстрого выхлопа и других устройствах.

Уменьшение шума не означает, что устройство безопасно во всех режимах. Итоговый уровень зависит от давления, расхода, длительности импульса, числа одновременно работающих приводов и помещения. Когда нужно подтвердить условия труда, проводят измерения на рабочем месте, а не складывают паспортные значения разных деталей.

Глушитель нельзя считать предохранительным клапаном, запорным устройством или полноценным фильтром подаваемого воздуха. Эти функции выполняют другие компоненты. Основы направления потоков разобраны в статье о выборе пневмораспределителя.

Почему сопротивление выпуска замедляет цилиндр

При движении поршня одна полость наполняется, а из другой воздух выходит. Выпускная полость не обязательно имеет атмосферное давление: сопротивление трубки, дросселя, каналов клапана и глушителя создаёт противодавление. Оно действует на соответствующую площадь поршня и уменьшает результирующую силу.

Для выдвижения упрощённо можно записать: полезная сила равна давлению в поршневой полости, умноженному на площадь поршня, минус давление в штоковой полости, умноженное на кольцевую площадь, минус силы трения. Оба давления в такой записи используют относительно атмосферы и в согласованных единицах.

Например, у цилиндра с поршнем 32 мм и штоком 12 мм площади составляют около 804 и 691 мм². Дополнительные 0,5 бар противодавления в штоковой полости дают примерно 35 Н сопротивления. Это не расчёт конкретного глушителя, а иллюстрация того, почему небольшая деталь влияет на запас силы. Подробный расчёт есть в материале об усилии пневмоцилиндра.

Когда влияние становится особенно заметным

Проблема чаще проявляется при большом диаметре цилиндра, быстром ходе, коротком цикле или общем выпускном коллекторе. В таких условиях за небольшое время требуется вывести значительный объём воздуха. Изделие, достаточное для одиночного малого привода, может оказаться ограничением для группы клапанов.

Симптом не всегда выглядит как равномерное замедление. Возможны разное время выдвижения и втягивания, неполный ход под нагрузкой, ухудшение после длительной работы, нестабильность при одновременном переключении соседних клапанов. Если на выпуске два глушителя, загрязнение одного часто влияет преимущественно на одно направление.

При этом медленный цилиндр не доказывает засорение. Так же проявляются пережатая трубка, закрытый дроссель или механический перекос. Полный порядок исключения причин описан в статье о рывках и неполном ходе цилиндра.

Основные виды пневматических глушителей

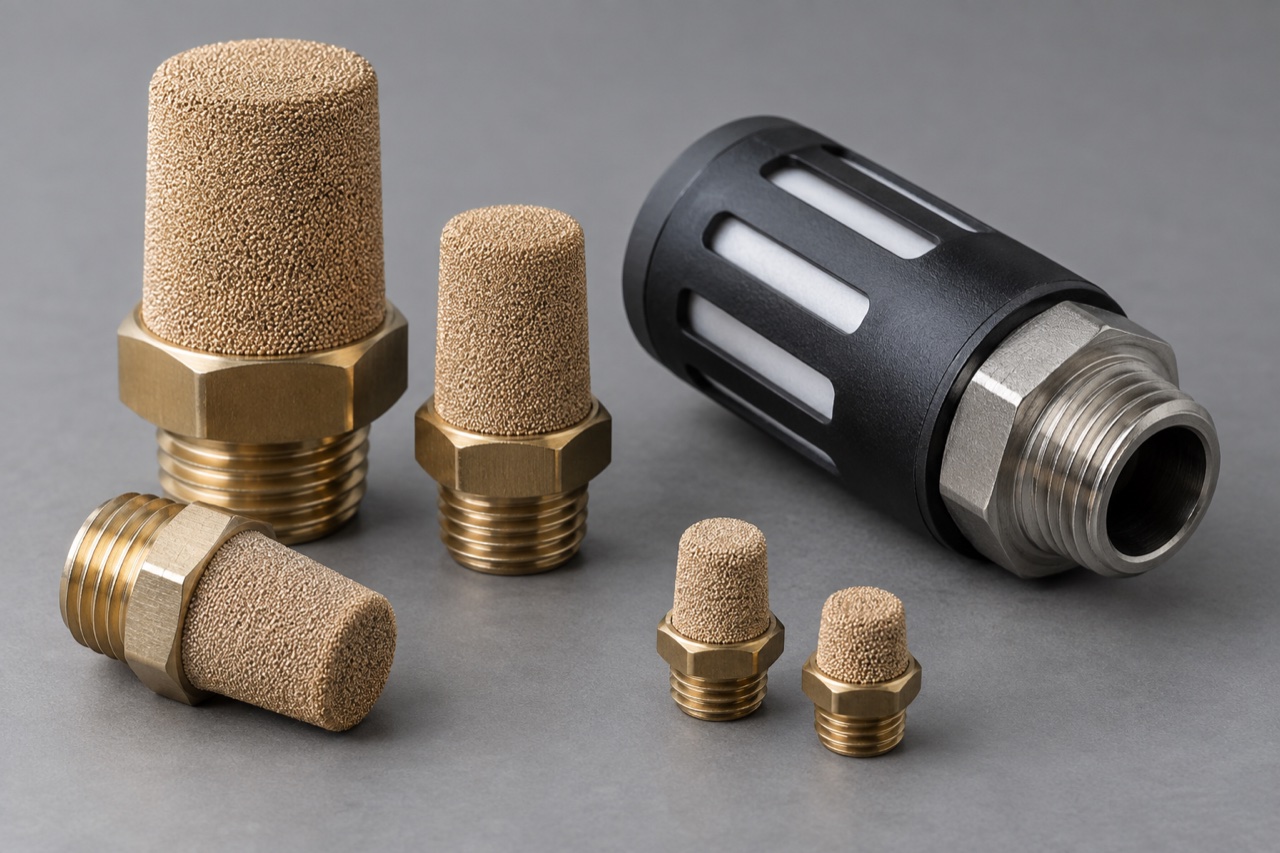

Материал сам по себе не определяет качество. Маленький металлический элемент может иметь меньшую пропускную способность, чем крупный полимерный, и наоборот. Сравнивают изделия по документации при одинаковых условиях испытания. Указание «снижение шума» без методики также недостаточно для прямого сравнения.

Как подобрать глушитель: шесть проверок

1. Уточните назначение выпускного порта и размер резьбы. Не путайте рабочий выход с выхлопом и пилотным каналом.
2. Определите требуемый пиковый выпуск, учитывая скорость и одновременность работы механизмов.
3. Сопоставьте характеристики расхода и противодавления по данным производителя.
4. Проверьте допустимые давление, температуру, среду и устойчивость к маслу.
5. Оцените место монтажа: нужен свободный выпуск и доступ для замены.
6. Назначьте способ контроля загрязнения и критерий обслуживания.

Если резьба совпала, это подтверждает только часть механической совместимости. Переходник на больший глушитель иногда полезен, но проход самого порта и переходника остаётся ограничением. Сначала рассматривают весь выпускной тракт, а не произвольно увеличивают одну деталь. В выборе соединения поможет разбор резьб G, R, Rc и NPT.

Откуда берётся загрязнение

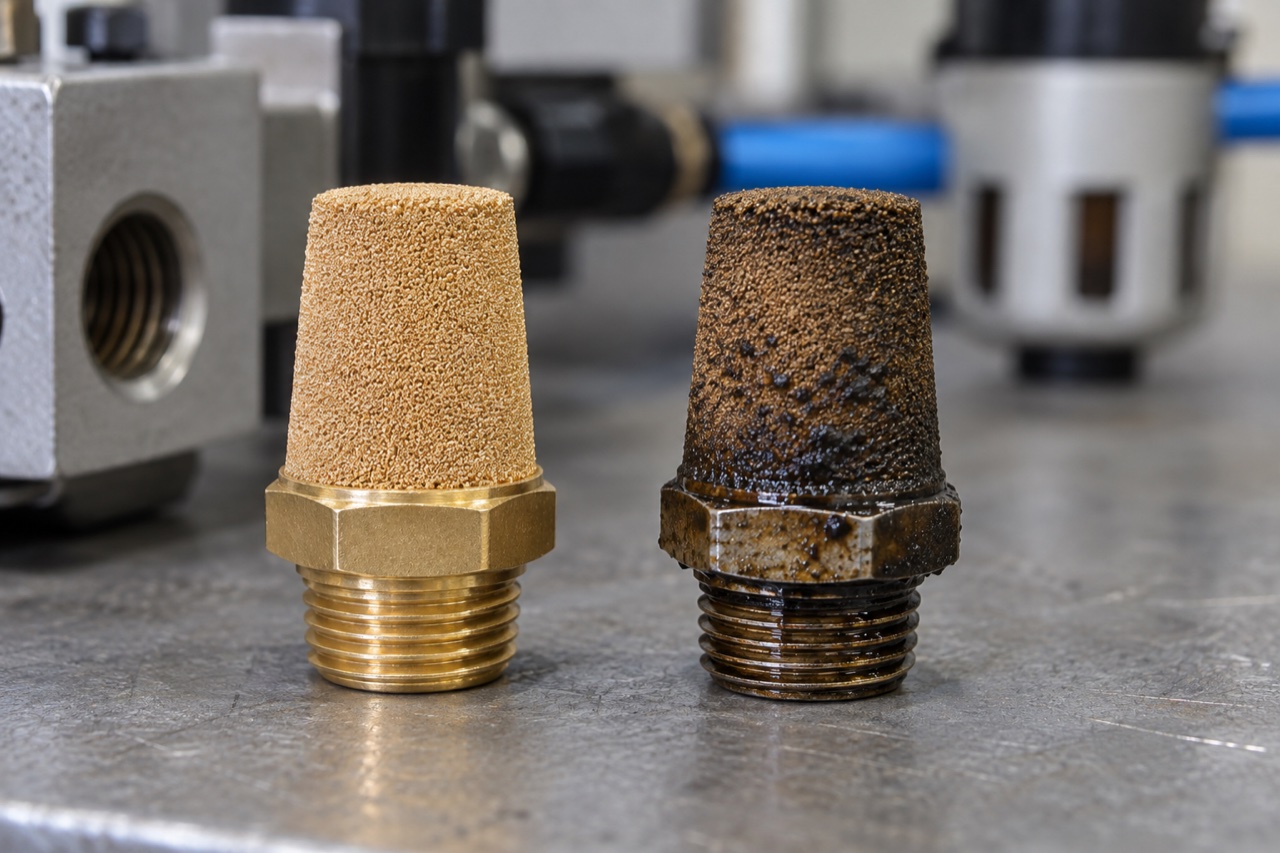

Через выпуск проходит воздух, который уже побывал в распределителе и цилиндре. Он может нести масло, влагу и продукты износа. Снаружи к пористой поверхности прилипает пыль. Смесь масла и мелких частиц образует плотный слой, который постепенно уменьшает свободную площадь.

Большое количество конденсата ускоряет проблемы и способно менять поведение системы при охлаждении. Если новый глушитель быстро загрязняется, полезно проверить подготовку сжатого воздуха и причины появления влаги. Частая замена расходника не устраняет источник загрязнения.

Как проверить глушитель без опасного эксперимента

Сначала фиксируют время хода, режим нагрузки и давление. Затем по предусмотренным точкам измеряют противодавление или оценивают перепад на выпускном участке. Показания снимают именно во время движения: после остановки давление может успеть выровняться.

Перед снятием детали отключают и изолируют энергию, сбрасывают остаточный воздух и фиксируют способную двигаться нагрузку. Закрытые полости могут оставаться под давлением даже при нуле на входном манометре. Глушитель не отворачивают на работающей машине.

Предпочтительный сравнительный тест — установка заведомо исправного глушителя требуемого типа с последующим контролируемым запуском по процедуре изготовителя. Снятие глушителя и работа с открытым выхлопом могут дать резкий шум, выброс загрязнений и изменение скорости. Такой способ не должен становиться обычной проверкой оператора или постоянным «ремонтом».

Что означает результат диагностики

Не меняйте несколько настроек одновременно. Если вместе с глушителем открыть дроссель и поднять давление, станет непонятно, что помогло. Кроме того, машина может начать двигаться быстрее допустимого. После ремонта восстанавливают документированные настройки и проверяют полный цикл.

Можно ли чистить пористый элемент

Это зависит от конструкции и регламента изготовителя. Некоторые элементы обслуживаются, другие заменяются целиком. Промывка случайным растворителем может повредить полимер или связующее, а внешне чистая поверхность не гарантирует восстановление внутренних каналов.

Не рассверливайте глушитель и не вынимайте его пористую часть: такая переделка меняет шум и поток непредсказуемо. Если паспорт допускает очистку, соблюдайте указанную технологию и оценивайте результат по характеристикам, а не только по цвету. Работы с загрязнённым элементом проводят с учётом масла и осевшей пыли.

Общий выпуск и удалённая установка

Иногда выпускные порты соединяют трубкой и выводят воздух в отдельную зону. Это может быть оправдано требованиями оборудования, но сама трубка добавляет сопротивление. Нужны расчёт прохода, допустимая длина и проверка отсутствия обратного влияния между каналами.

Общий глушитель подбирают по пиковому потоку всех одновременно выпускающих устройств. Длинный тонкий шланг способен свести на нет преимущества большого элемента на конце. Не объединяйте пилотный выпуск с силовым без разрешения документации конкретного распределителя.

Что записать в карту обслуживания

Укажите модель глушителя, дату установки, нормальное время хода и допустимый критерий изменения работы. Для ответственного механизма полезны контрольные значения давления в стандартном цикле. Периодичность осмотра зависит от загрязнения и загрузки машины, поэтому универсальный срок замены «раз в месяц» здесь не подходит.

После вмешательства проверяют обе стороны движения, герметичность резьб, уровень шума и поведение при нескольких одновременно работающих потребителях. В каталоге пневматических фитингов глушитель ищут по характеристикам конкретной схемы, а не только по внешнему сходству.

Главное при выборе

Глушитель — часть выпускного тракта. Подбирайте его по расходу, противодавлению, среде и возможности обслуживания; загрязнение рассматривайте вместе с качеством воздуха. Технические ограничения и предупреждения о засорении приведены, например, в документации SMC на глушители AN. Для покупки и замены используйте паспорт актуальной выбранной модели.
