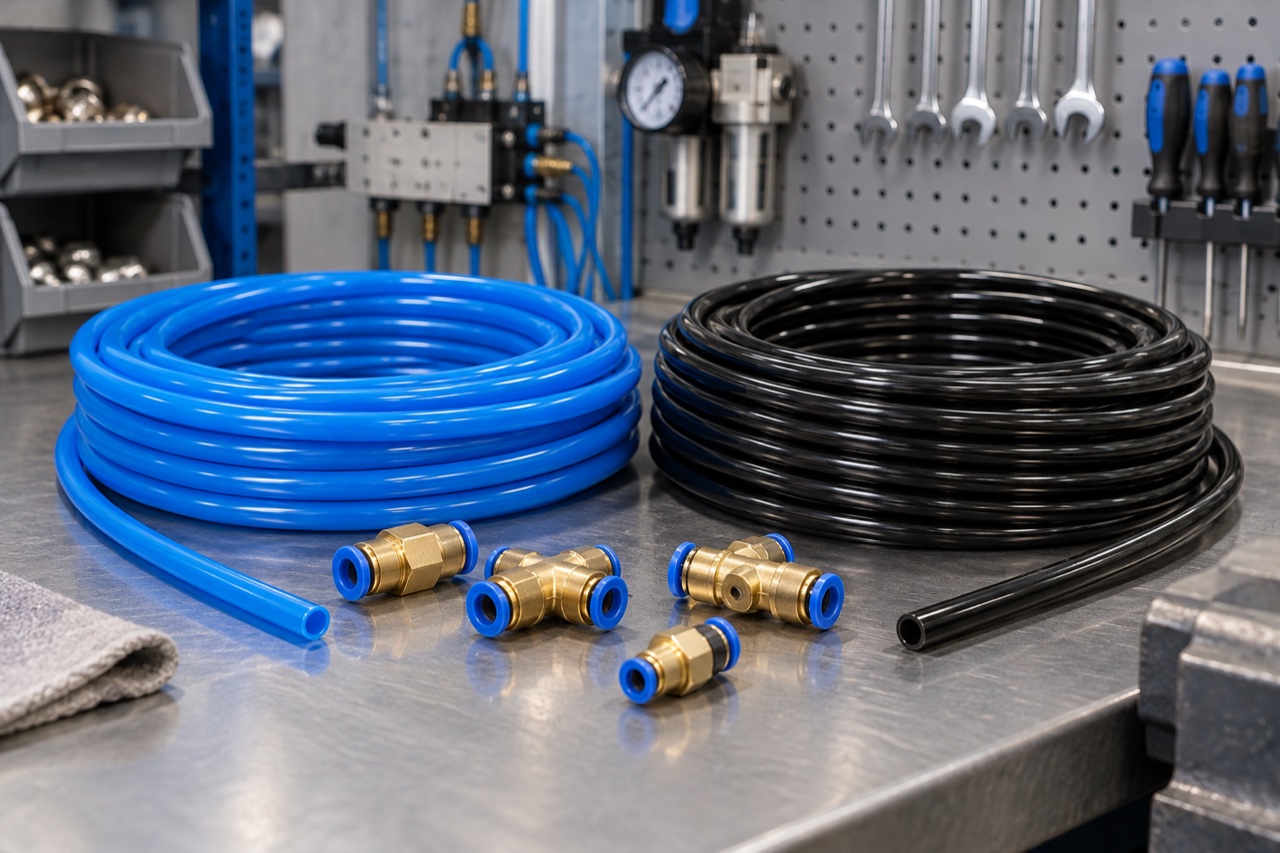

Полиуретановая или полиамидная трубка: сравнение PU и PA для пневматики

Полиуретановую и полиамидную трубку часто выбирают по цвету, диаметру или привычке монтажника. Однако одинаковая маркировка 8×6 мм ещё не делает две трубки взаимозаменяемыми. Одна удобнее в подвижной разводке, другая лучше сохраняет форму на неподвижной трассе. Различия проявляются при нагреве, контакте с влагой, небольшом радиусе изгиба и работе в цанговом соединении.

Для выбора нужно сопоставить материал, конкретную серию и условия работы. Ниже — практическое сравнение PU и PA, примеры применения и последовательность проверки перед покупкой. Числовые пределы температуры и давления всегда берут из паспорта изделия: свойства полимера не заменяют характеристики готовой трубки.

Краткий ответ: когда выбирать PU, а когда PA

Полиуретановую трубку PU обычно рассматривают для гибкой разводки внутри оборудования, частых изменений направления и соединения подвижных узлов. Она удобна при сборке компактных механизмов. Для постоянного движения требуется специальное разрешение на динамическое применение: высокая гибкость при ручном изгибе ещё не подтверждает ресурс в кабельной цепи.

Полиамидную трубку PA чаще выбирают для аккуратных неподвижных трасс, где важны сохранение формы и характеристики при температуре или давлении, предусмотренных конкретной серией. Среди полиамидов есть PA6, PA12 и модифицированные составы. Их влагопоглощение и механические свойства различаются; отдельный материал посвящён видам полиамидных трубок.

Что означают обозначения PU и PA

PU — полиуретан, PA — полиамид. Это семейства материалов, внутри которых производители меняют состав, твёрдость, добавки и технологию изготовления. Поэтому неверно приписывать любой синей PU-трубке одинаковое рабочее давление или считать любую чёрную PA-трубку пригодной для транспортной тормозной системы.

В каталоге могут встречаться гидролизостойкие, огнестойкие, антистатические и устойчивые к сварочным брызгам исполнения. Такие свойства должны подтверждаться документацией именно заказанного артикула. Обычная трубка того же цвета не получает специальных свойств автоматически. Для пищевого контакта или транспорта дополнительно проверяют требуемые допуски, назначение и область сертификации.

Сравнение свойств

Таблица описывает типичные различия, а не устанавливает допустимые пределы. Например, усиленная PU-трубка может оказаться жёстче мягкого полиамида, а допустимый изгиб двух изделий одинакового наружного диаметра — заметно различаться. Сравнивать следует технические листы, а не только название сырья.

Давление: почему нельзя смотреть только на одну цифру

Максимальное рабочее давление обычно связано с температурой. Значение, указанное для комнатных условий, не обязательно допустимо рядом с нагретым корпусом станка. Давление разрушения также нельзя использовать как рабочее: оно относится к испытанию и не описывает безопасную длительную эксплуатацию.

Сначала определяют давление источника, настройку регулятора и возможные импульсы. Затем проверяют трубку при самой высокой ожидаемой температуре воздуха и окружающей среды. Ограничение всей сборки задаёт наиболее слабый компонент: трубка, фитинг, регулятор или другой элемент. Более прочная трубка не повышает допустимое давление уже установленного фитинга.

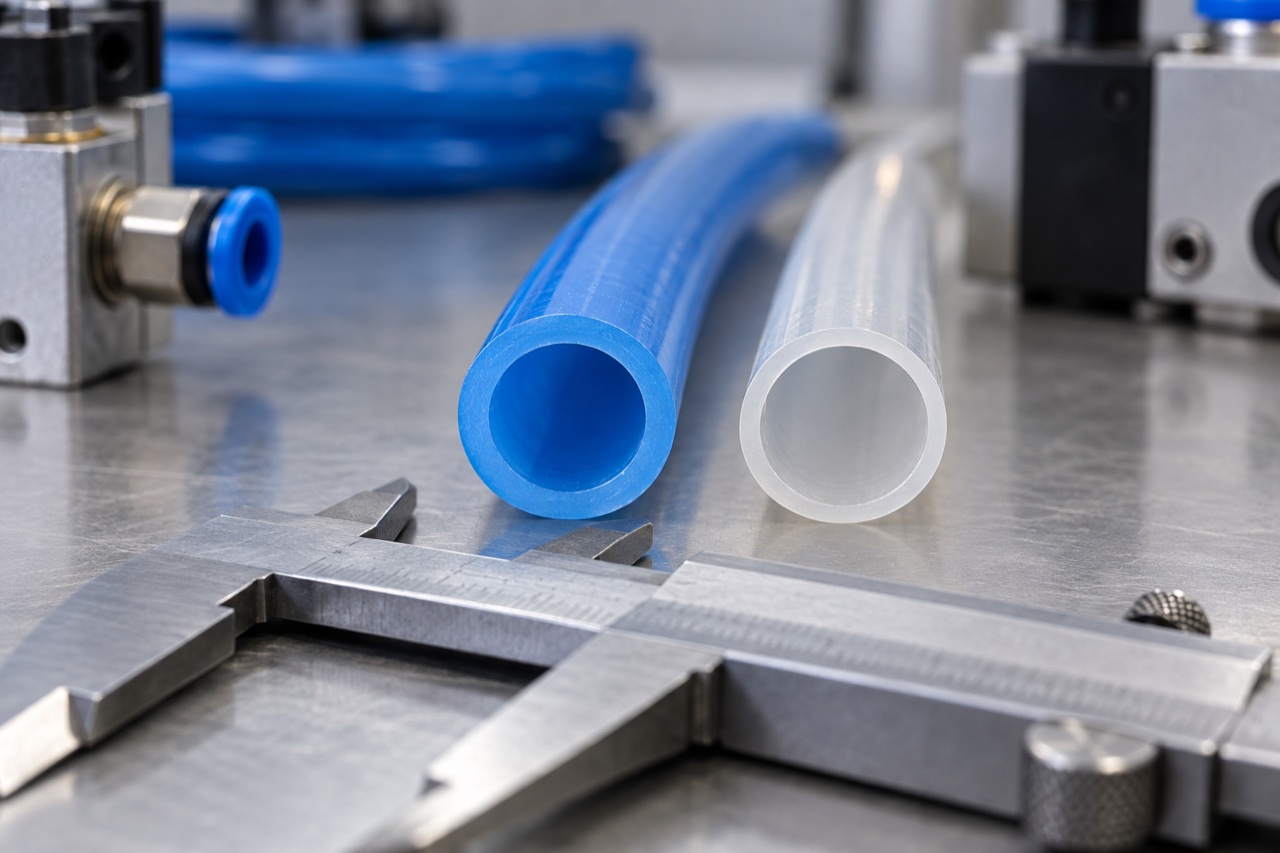

Наружный диаметр, внутренний проход и стенка

Цанговый фитинг подбирают по наружному диаметру. Расход же зависит в том числе от внутреннего прохода. Две трубки с наружным диаметром 8 мм могут иметь внутренние диаметры 5 и 6 мм. Площадь прохода составит примерно 19,6 и 28,3 мм² соответственно. Это различие около 44%, но оно не означает автоматически такой же прирост расхода: влияют длина, фитинги, перепад и режим течения.

Толстая стенка способна изменить допустимое давление и устойчивость к деформации, одновременно уменьшая проход. Перед заменой запишите оба диаметра и изучите маркировку. Если размер неизвестен, воспользуйтесь инструкцией по измерению пневмотрубки. Для расчёта новой трассы полезно руководство по подбору диаметра по расходу и длине.

Радиус изгиба и поведение у соединения

Гибкая трубка кажется удобнее, пока её не укладывают слишком крутой дугой. При перегибе сечение становится овальным, появляется местное сопротивление и нагрузка на стенку. Более жёсткую трубку также нельзя принудительно втягивать в тесную нишу: она может постоянно тянуть фитинг в сторону.

Оставляйте прямой участок у входа в соединение, а поворот делайте плавным. Если места не хватает, рассмотрите угловой фитинг подходящего прохода. Минимальный радиус берут из документации, отдельно учитывая статическую и динамическую прокладку. Практические признаки неправильной укладки разобраны в статье о радиусе изгиба и заломах.

Вода, масло и моющие составы

Контакт с влажным воздухом, водой внутри линии и химией снаружи — разные условия. У полиуретана важен тип состава и устойчивость к гидролизу. У полиамида влагопоглощение может влиять на размеры и механические свойства. Совместимость с одной жидкостью не подтверждает пригодность для всех растворов или концентраций.

Проверьте не только рабочую среду, но и то, чем моют оборудование, какие масла распыляются рядом и возможен ли контакт с охлаждающей жидкостью. Для сложной химической среды иногда рассматривают фторопластовую трубку PTFE, однако и для неё нужны проверка температуры, давления и подходящие соединения. Название «химически стойкая» не отменяет подбора под конкретное вещество.

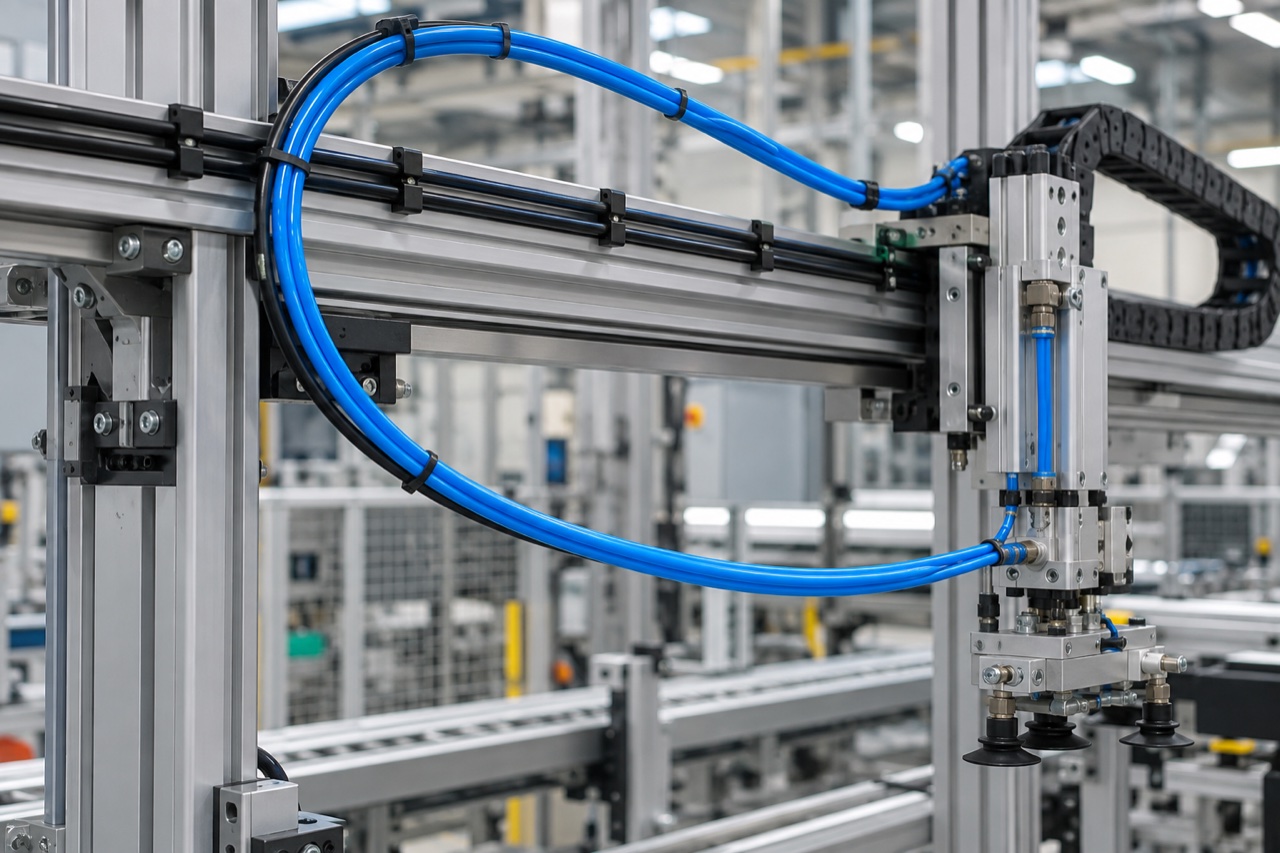

Подвижные механизмы и кабельные цепи

В движении трубка испытывает повторяющийся изгиб, растяжение и трение. Нужны допустимый динамический радиус, совместимость с цепью и монтаж без перекручивания. Излишний запас длины тоже мешает: петля может тереться о соседние элементы или складываться в крайнем положении каретки.

Осмотрите трассу по всему ходу привода. Крепления должны разгружать фитинги, не пережимая стенку. Если в документации нет разрешения на многократное движение, ресурс нельзя обещать по ощущениям от мягкости материала. При изменении скорости или длины хода проверку повторяют: прежняя укладка может перестать работать правильно.

Совместимость с фитингами

Убедитесь, что изготовитель фитинга допускает выбранный материал и твёрдость трубки. Важны точность наружного диаметра, круглость и качество поверхности. Более мягкую трубку нельзя надёжно закрепить в неподходящем соединении простым увеличением усилия при вставке.

Перед монтажом отрежьте конец специальным резаком перпендикулярно оси. Вставьте до упора и проверьте фиксацию лёгким натяжением. Герметик на наружную поверхность трубки не наносят. Полный порядок приведён в статье об обрезке и установке трубки. Резьбовую часть фитинга проверяют отдельно от цанговой.

Три примера выбора

Для небольшого сборочного механизма с частыми поворотами трассы можно начать подбор с PU, проверить температуру, давление и минимальный радиус. Для участка в цепи из этой группы выбирают именно динамическую серию. Обычная трубка не становится пригодной для движения из-за принадлежности к PU.

Для неподвижной разводки вдоль рамы станка рассматривают PA, если нужны стабильная форма и соответствующий рабочий диапазон. Дугу не затягивают хомутом: при нехватке места меняют трассу или применяют соединительный элемент. Если рядом тепло, паспорт проверяют по фактической температуре.

Для влажной зоны с регулярной мойкой на первый план выходит совместимость с водой и моющим средством. Возможны гидролизостойкий PU, подходящий PA либо другой полимер. Решение принимают после проверки документации, а не по общему рейтингу «лучших» материалов.

Что указать при заказе

Передайте поставщику наружный и внутренний диаметры, рабочую среду, давление, температуру, длину, тип фитингов и характер движения. При замене добавьте маркировку старой трубки и фотографию трассы. Это помогает отличить дефект материала от неправильной установки.

В каталоге можно сравнить полиуретановые трубки и полиамидные трубки. Для периодически перемещаемого ручного инструмента дополнительно оцените спиральную и прямую компоновку шланга: форма линии влияет на удобство не меньше материала.

Итог выбора

PU удобен там, где нужна гибкость, PA часто полезен на фиксированных трассах. Окончательное решение принимают по характеристикам серии, а затем проверяют всю сборку. Такая последовательность позволяет подобрать трубку под оборудование и избежать замены материала, которая оставляет прежнюю причину утечки или ограничения расхода.

Технический ориентир: Технические характеристики материалов и серий. Для подбора и монтажа используйте паспорт конкретной модели и требования обслуживаемого оборудования.

Иллюстрации созданы для пояснения темы и не являются монтажными схемами конкретных моделей оборудования.
